Zerlegen des Freilaufs nach Abnahme aller Ritzel geschieht invers zum Zusammenbau (Ende dieser Seite).

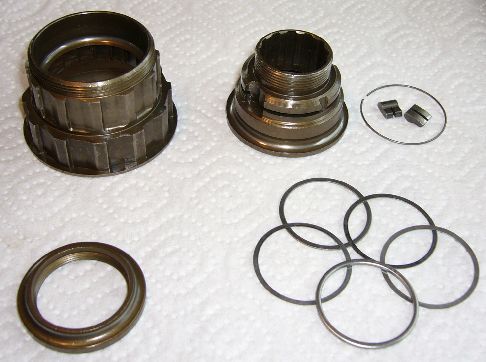

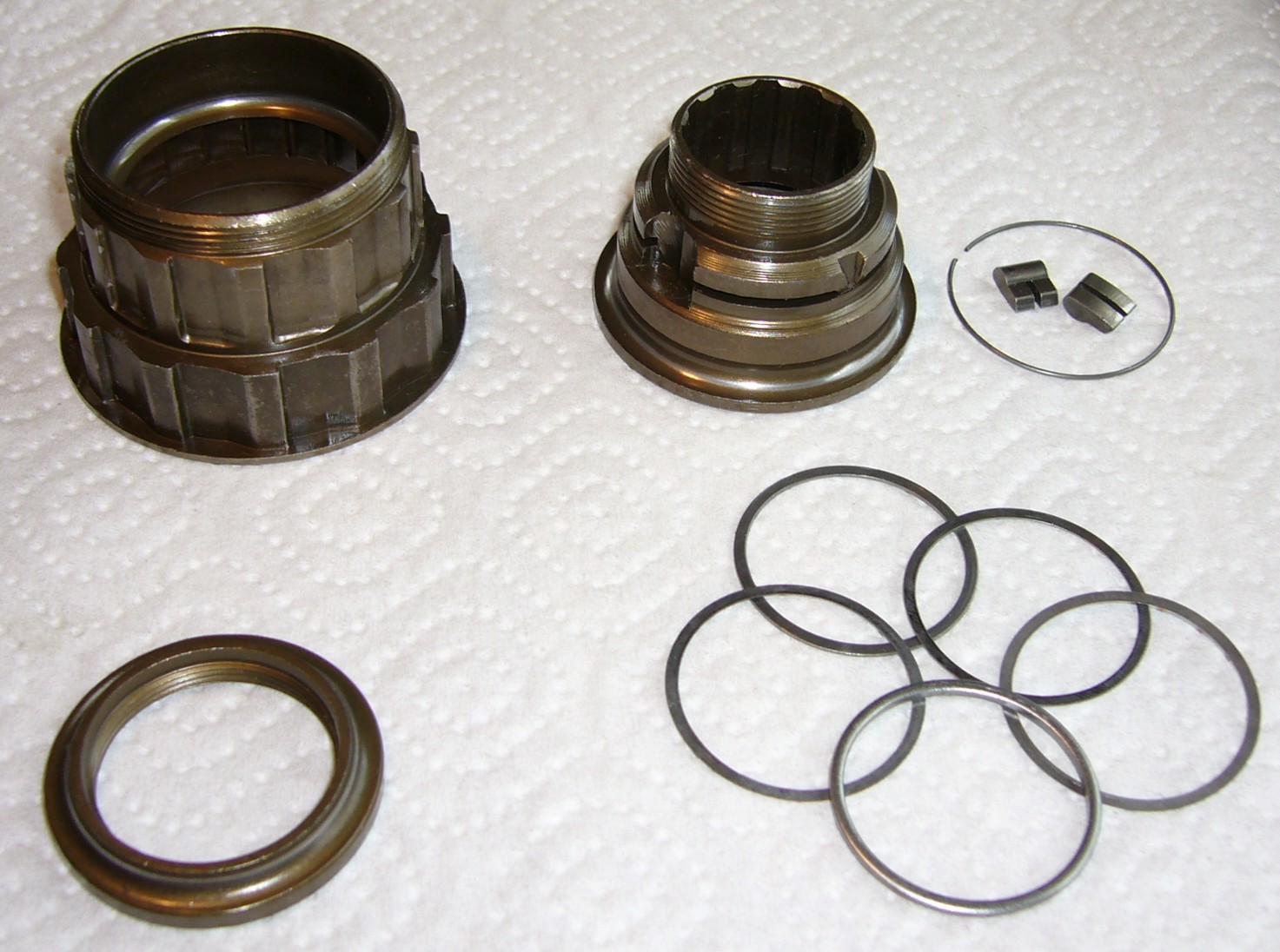

Teile
obere Reihe von li. nach re.: Freilaufkörper außen und innen, Federring
und Mitnehmer (2x)
untere Reihe von li. nach re.: Schraubring = Lagerschale, Distanzringe
nicht abgebildet: 40x + 28x Kugellagerkugeln 1/8 Zoll
Funktionsweise und Aufbau
Der äußere Freilaufkörper und der innere Freilaufkörper
(+ Schraubring) laufen aufgrund der beiden Kugellagerreihen zueinander frei
beweglich.
Die genaue Abstimmung mittels der Distanzringe ist für die Einstellung
der Kugellager notwendig, da nicht mit Kontermutter, sondern auf Anschlag
eingestellt wird (der Schraubring wird festgezogen, fehlt ein Distanzring
ist das Lager zu fest eingestellt - ist ein Distanzring zu viel vorhanden
ist es zu locker eingestellt).
Damit die beiden Körper in eine Richtung zu blockieren, ist auf der
Innenseite des äußeren Körpers ein Sägezahn-Profil vorhanden
und in den inneren Körper werden die Mitnehmer eingebaut.
unter der Kugellagerreihe ist das Sägezahnprofil zu sehen - Diese Kugellagerreihe
(40 Kugellagerkugeln) ist auf der "Unterseite" (größtes
Ritzel).

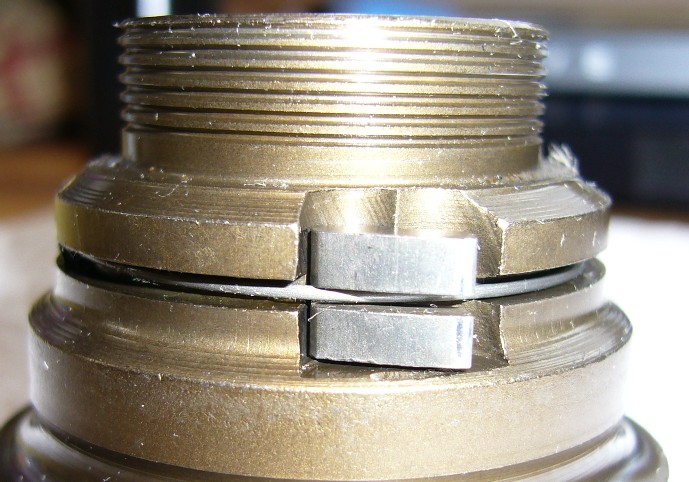

einer der beiden Mitnehmer
durch den eingesetzten Federring wird der Mitnehmer nach außen geklappt
um in das Sägezahnprofil eingreifen zu können.
Im Freilauf wird er vom Profil in seine Ausbuchtung gedrückt und die
Körper können sich gegeneinander drehen.
Das Geräusch, welches man beim Freilauf hört ist also das Wieder-Herausschnappen
des Freilaufs in die Aussparungen des Sägezahnprofils.
Mit Kugellagerfett schmieren und Sägezahnprofil
ebenfalls einfetten.
die Distanzscheiben für die Lagereinstellung, darüber sieht man
das Gewinde für den Schraubring.
Beide Kugellagerreihen werden damit gleichzeitig eingestellt, da sich der
Druck auf beide Reihen verteilt.
Die Kugeln mit Fett in die Rille legen und Schraubring draufschrauben ...

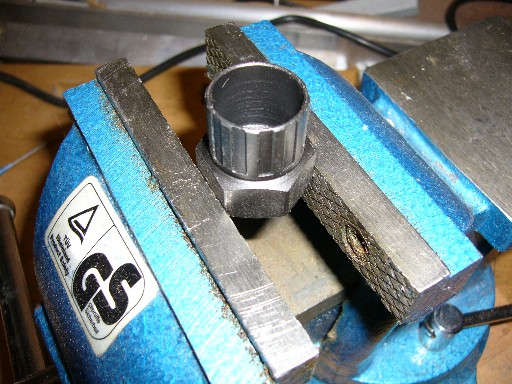

um den Ring festzuschrauben den Schlüssel in den Schraubstock spannen
- den Freilauf draufstecken und mit einem Körner und Hammer festklopfen.
