Mai bis August 2011
Materialien:
Eiche

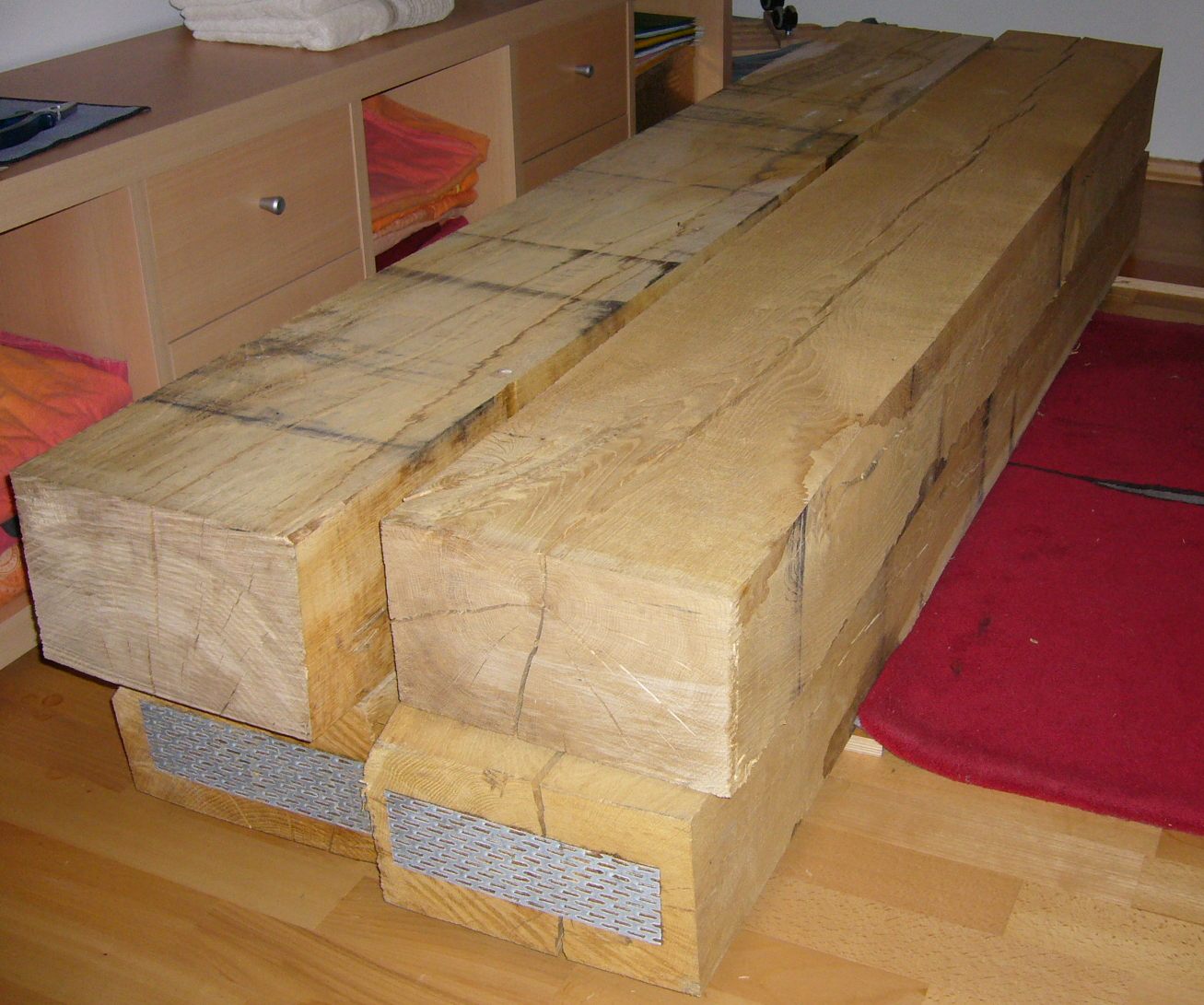

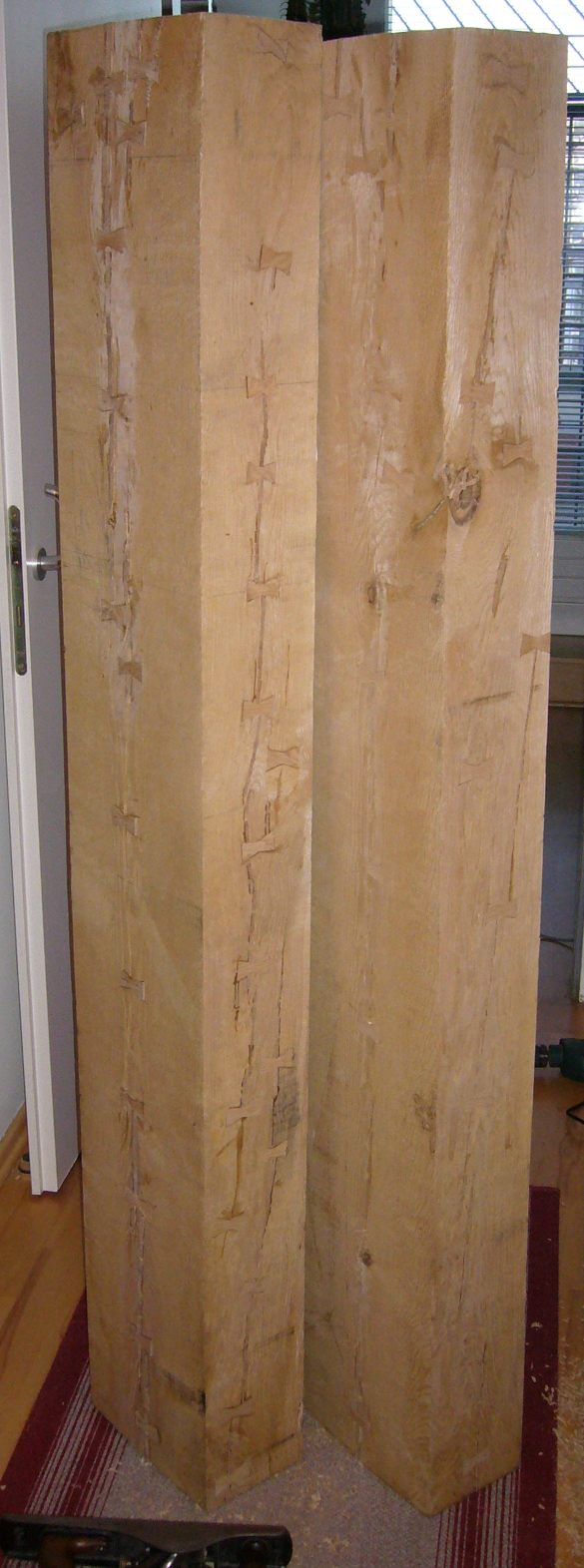

Das Material besteht aus 26cm x 16cm dicken Eichenbohlen ... leider extrem gesprungen!!!
Lösung: Butterflies ... es sollen 92 werden ... vorerst:
Material:
Von der Handskizze zum 3D-Modell:

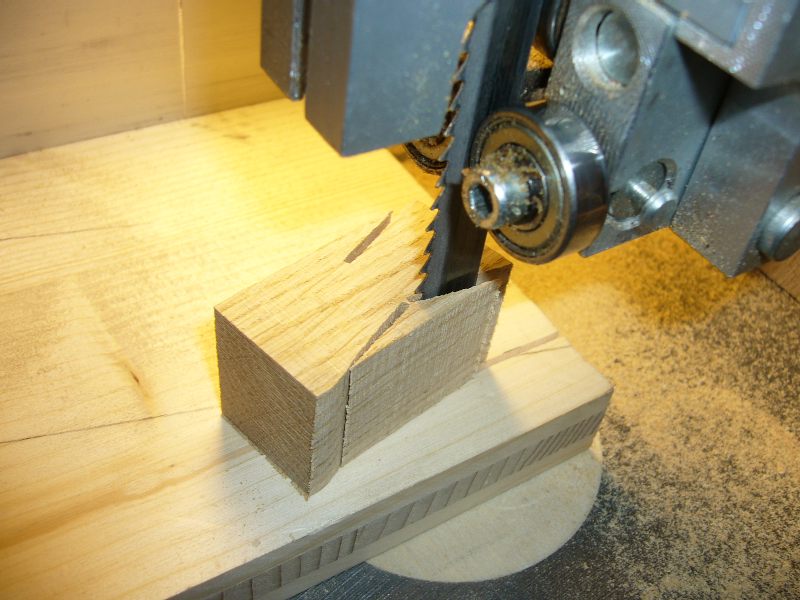

Akkordarbeit ... Lehre zur Herstellung der Butterflies:

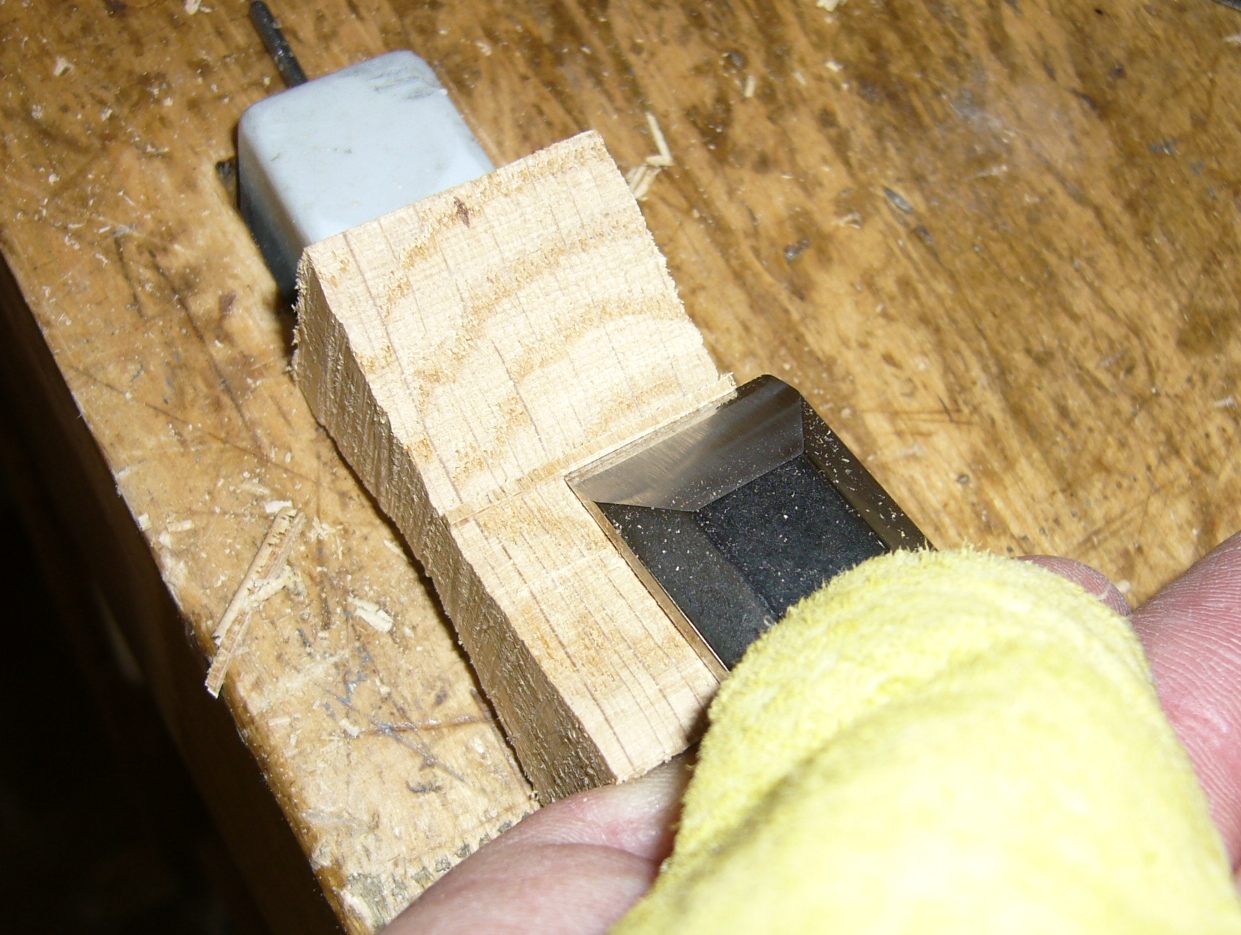

Ausputzen:
Das Ergebnis:
... die Reste brauchen wir noch!!!

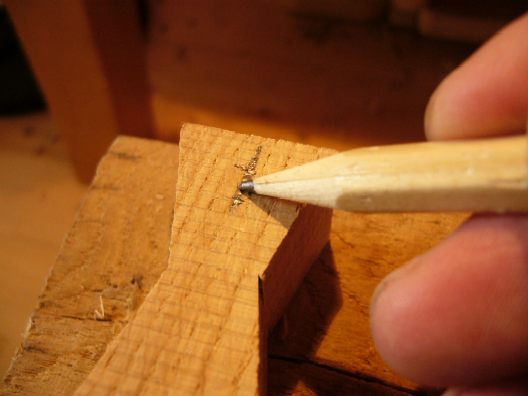

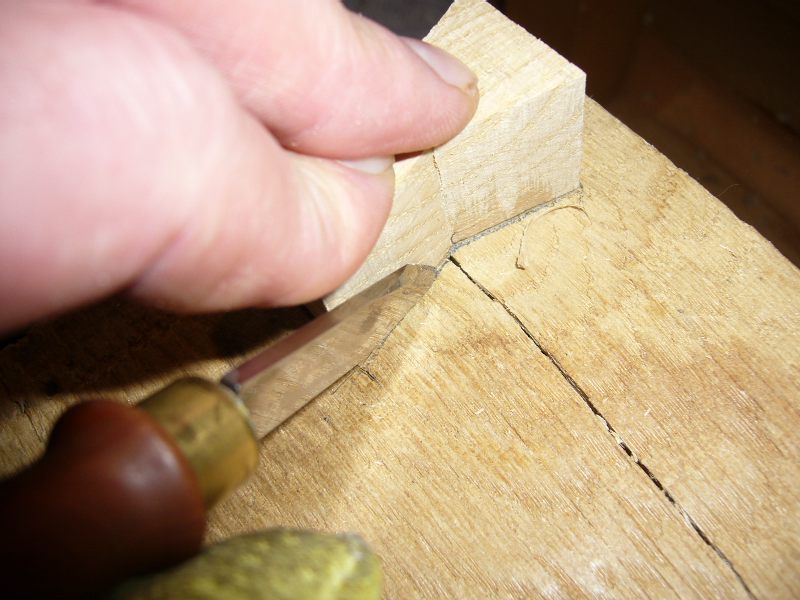

Markieren, markieren:

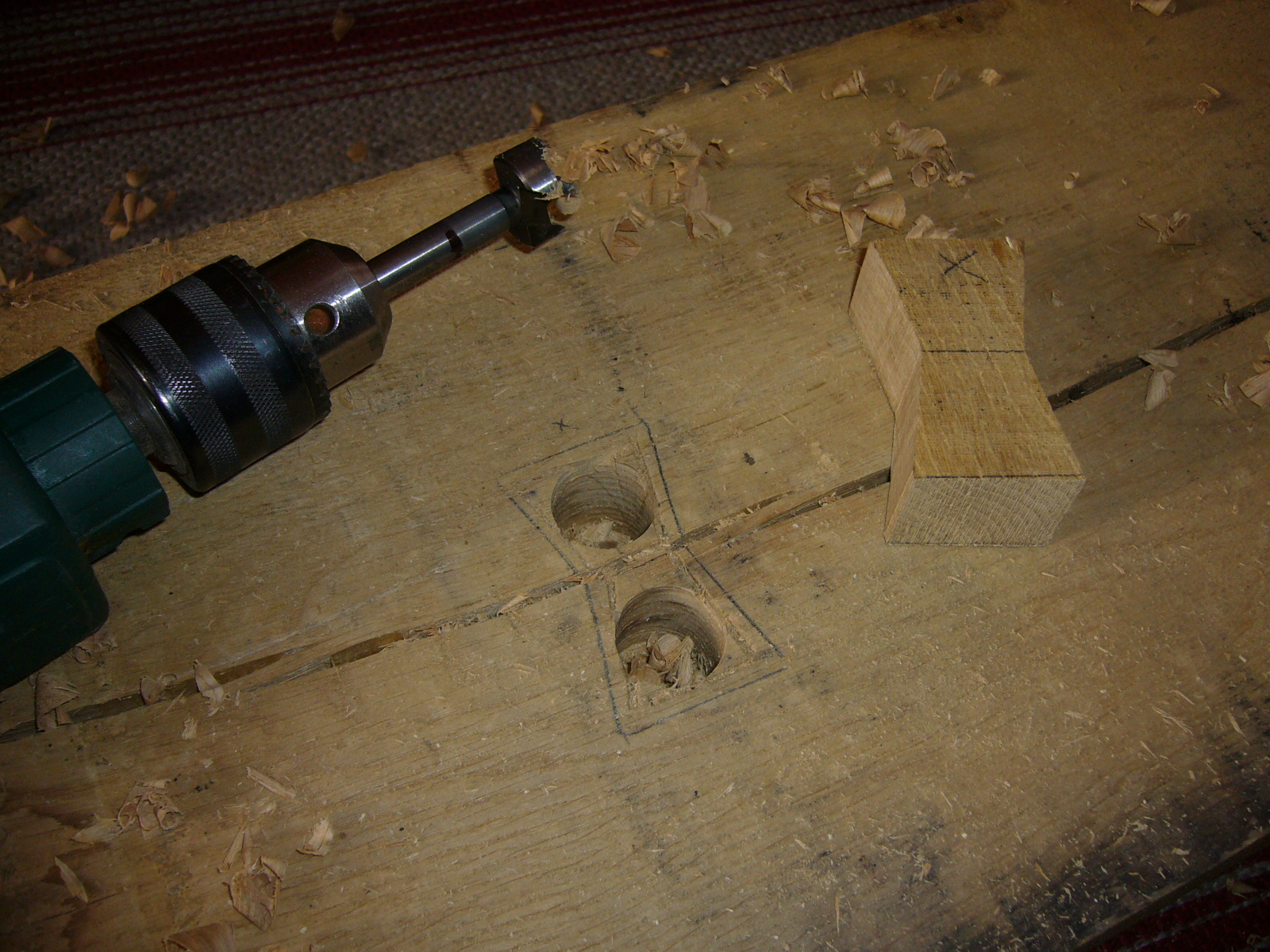

Vorbohren:

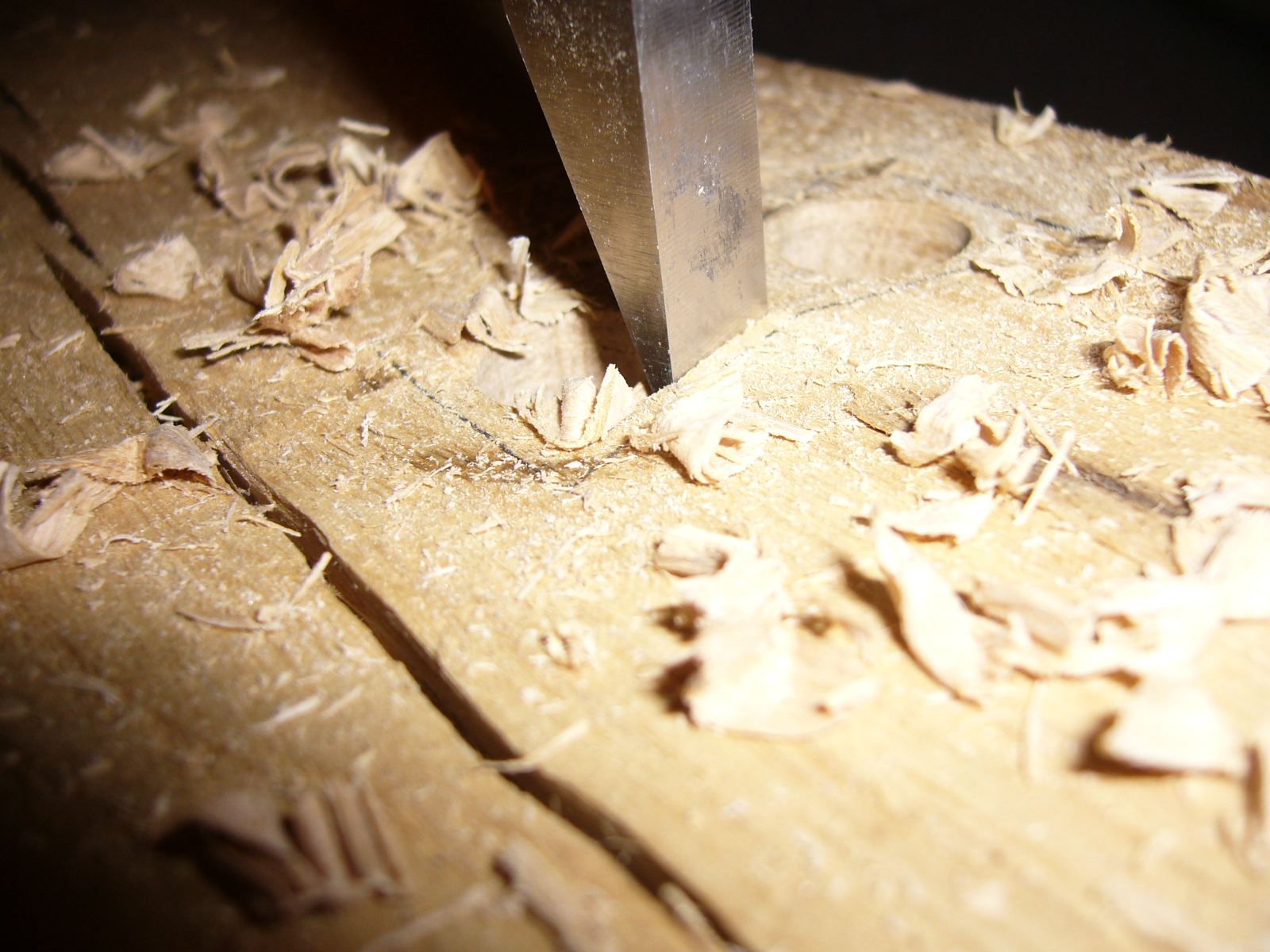

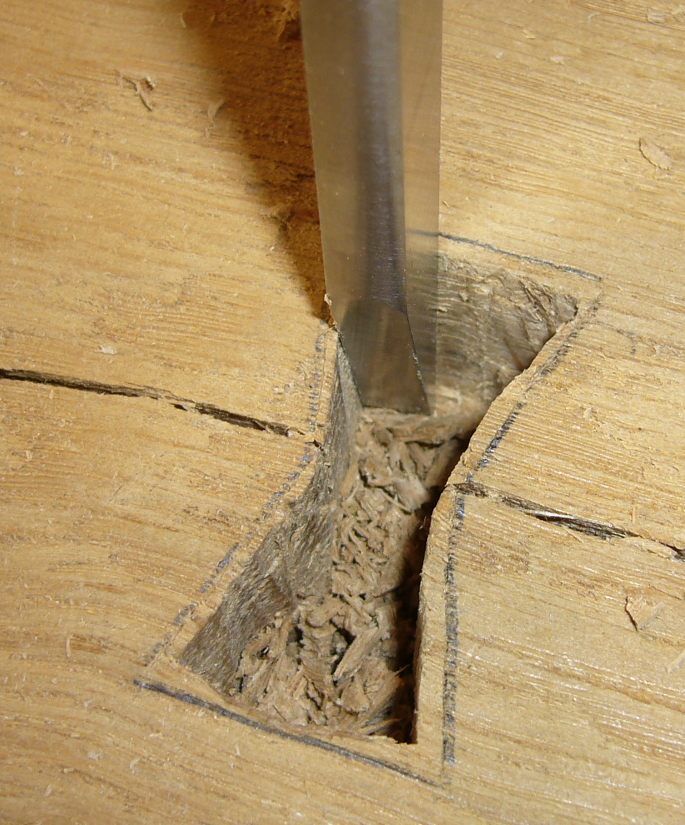

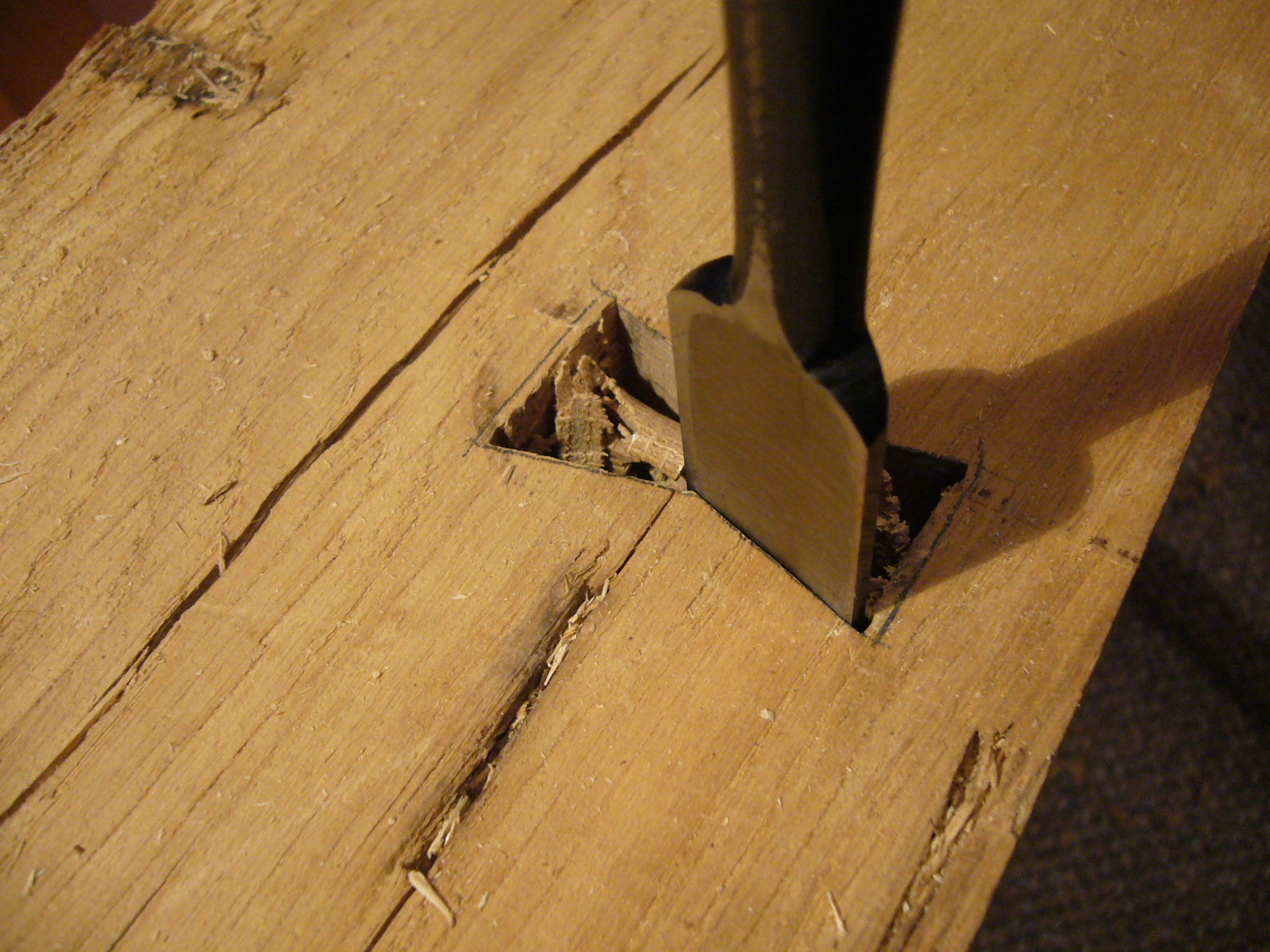

Lochbeitel-Arbeit:

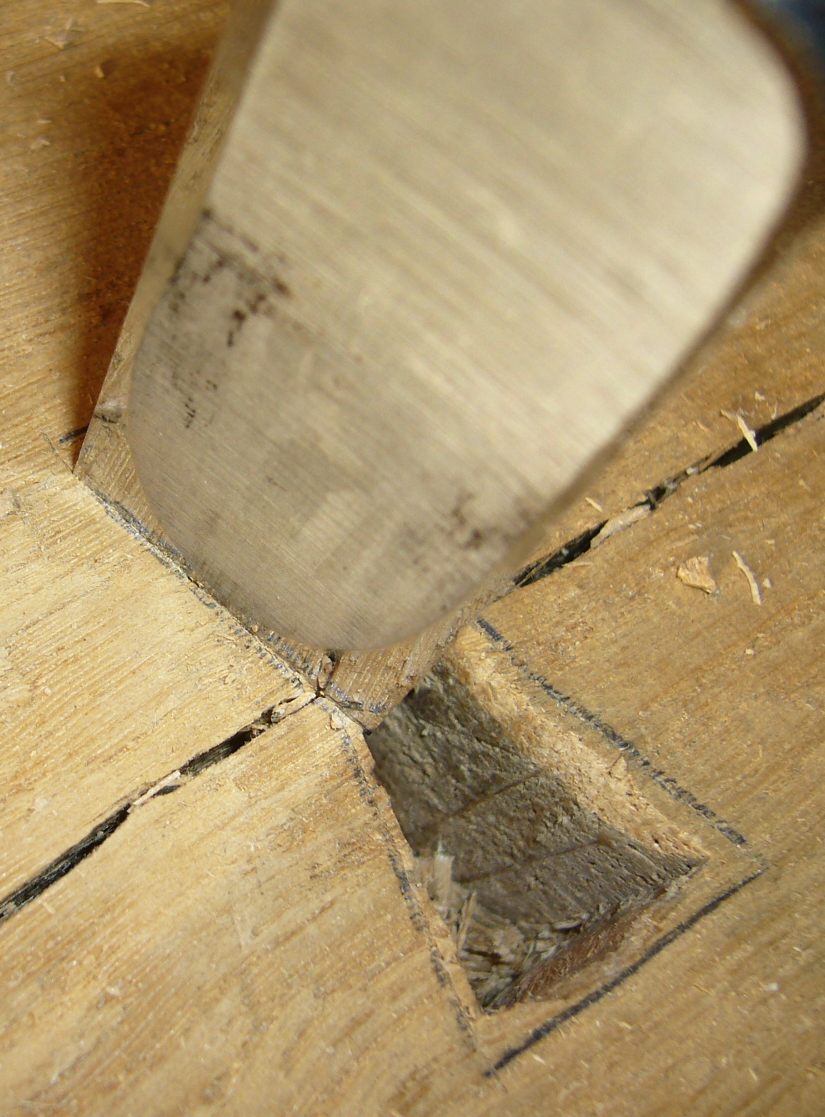

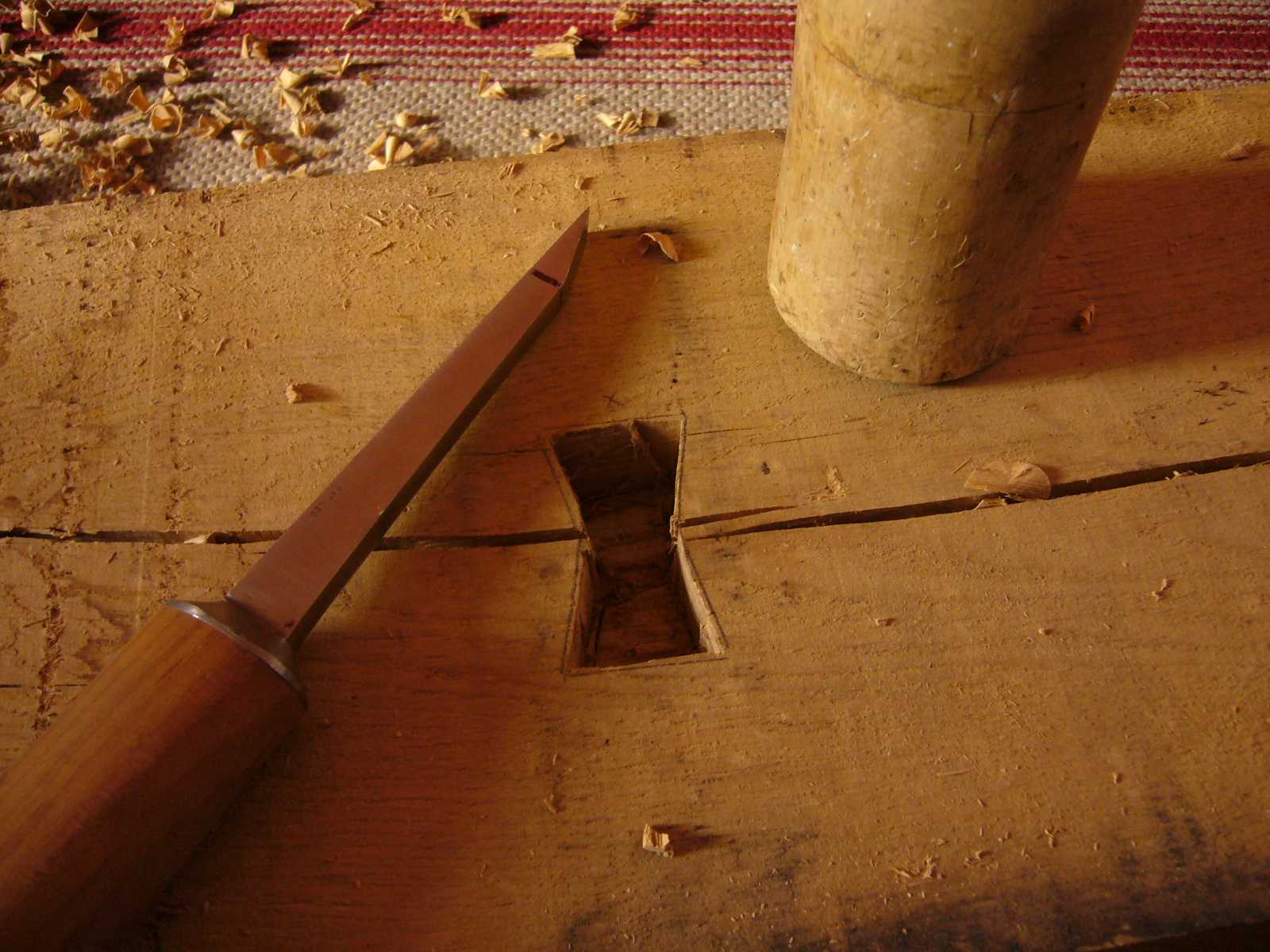

Japanisches Stemmeisen:

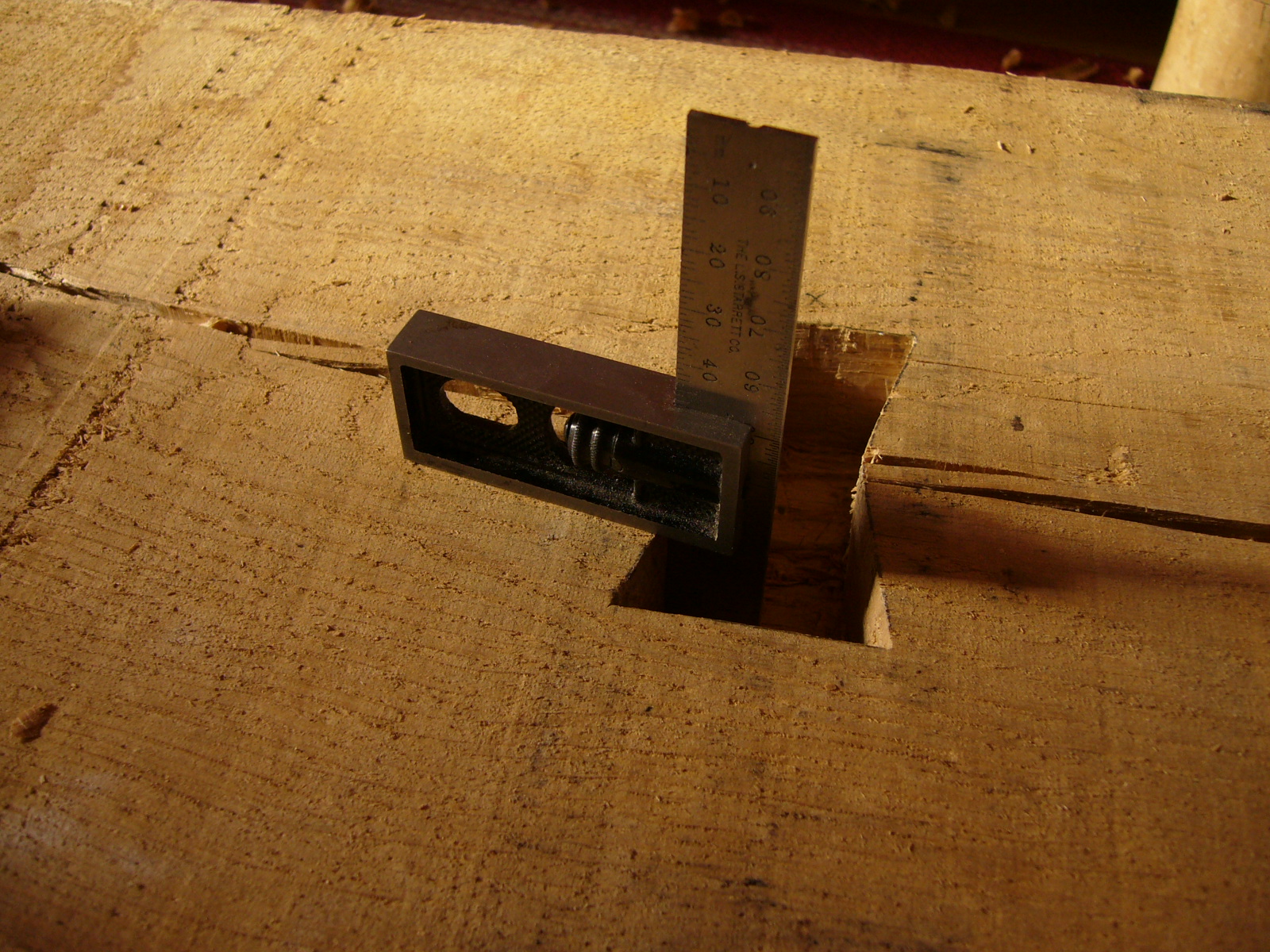

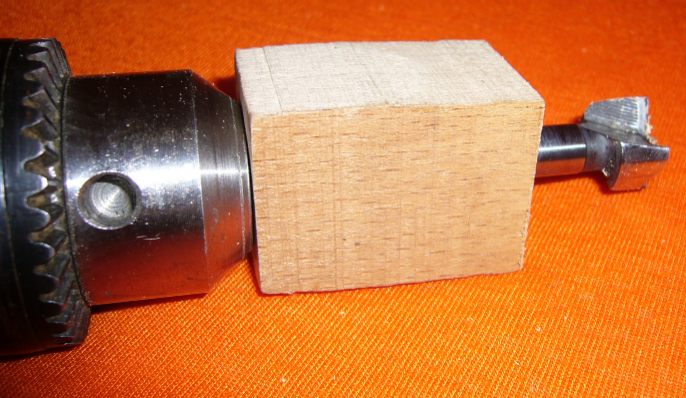

Tiefenkontrolle, bald ersetzt durch Tiefenstopp:
Einpassen:

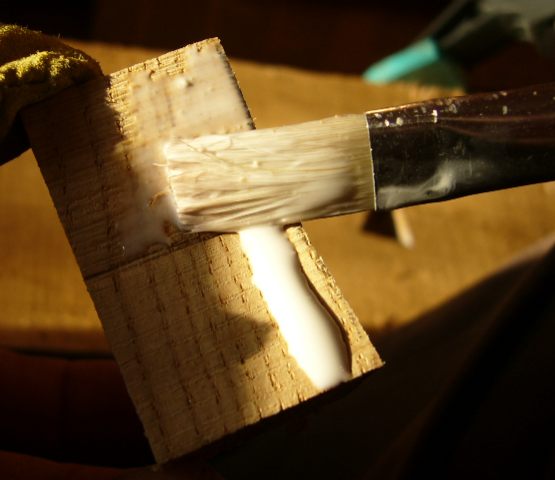

Leimen und reinklopfen:
Hobeln:
Man träumt von Butterflies, man steht plötzlich auf bunte Schmetterlings-Abziehbilder und man liest nach, was der "Butterfly-Effect" ist.

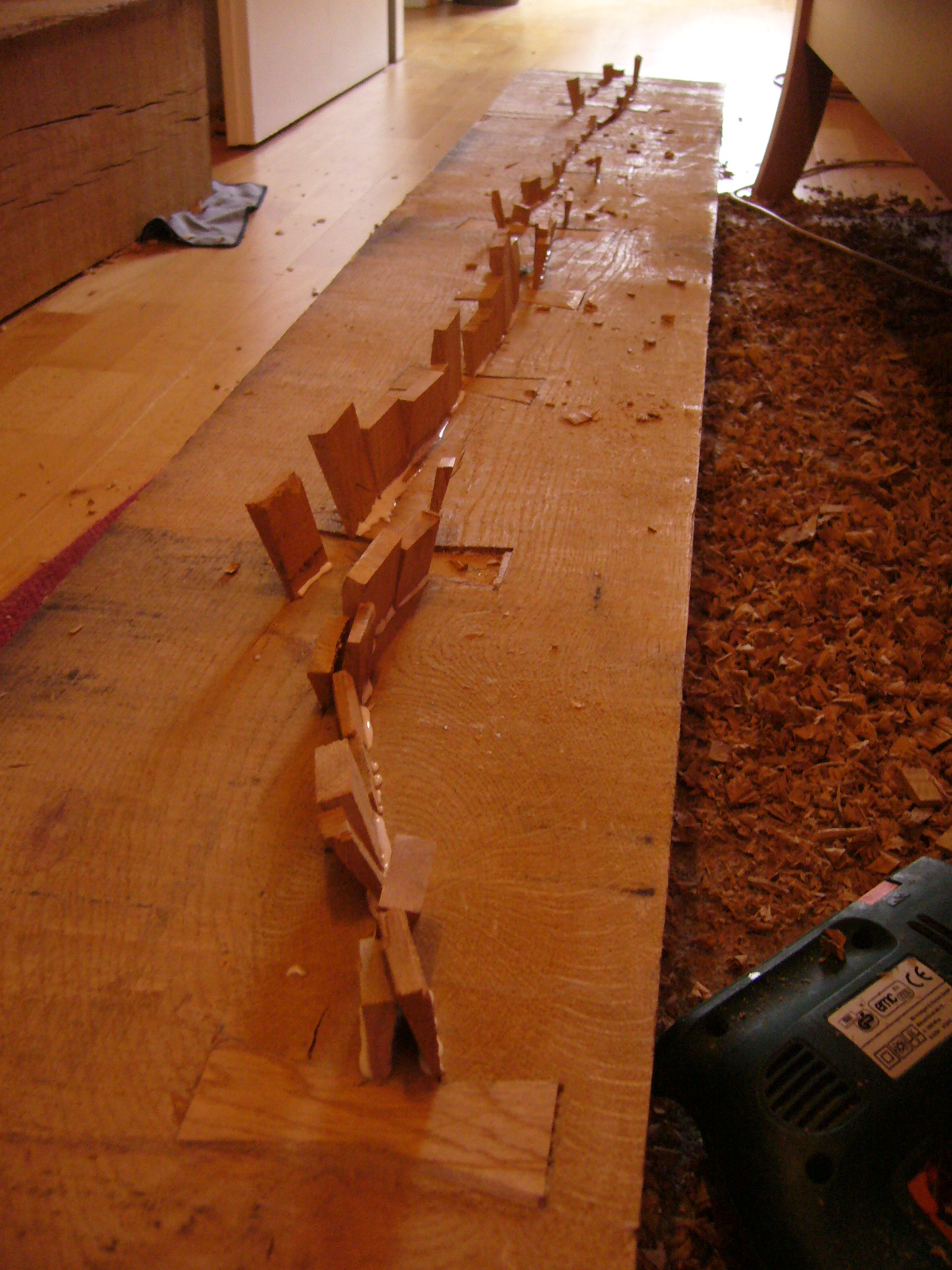

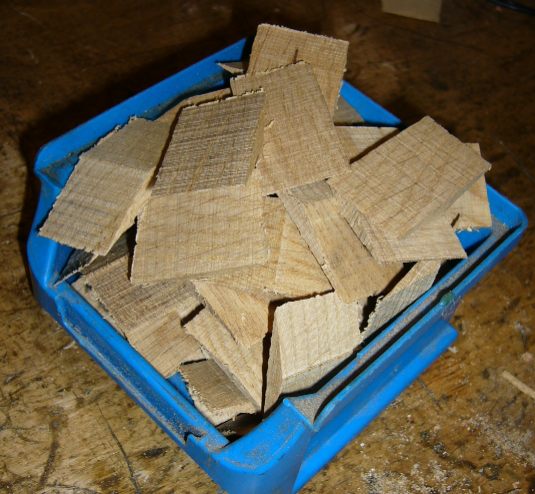

Jetzt werden die Reste vom Zuschneiden als Keile verwendet um die Risse vollständig zu füllen:

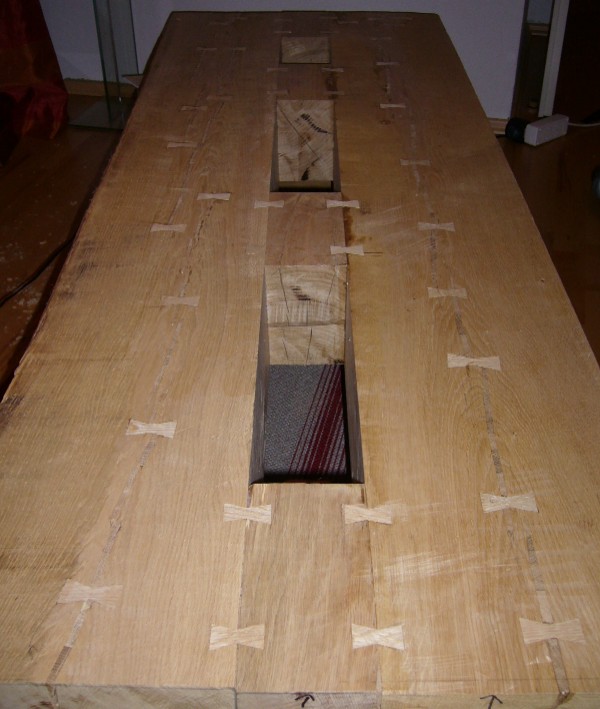

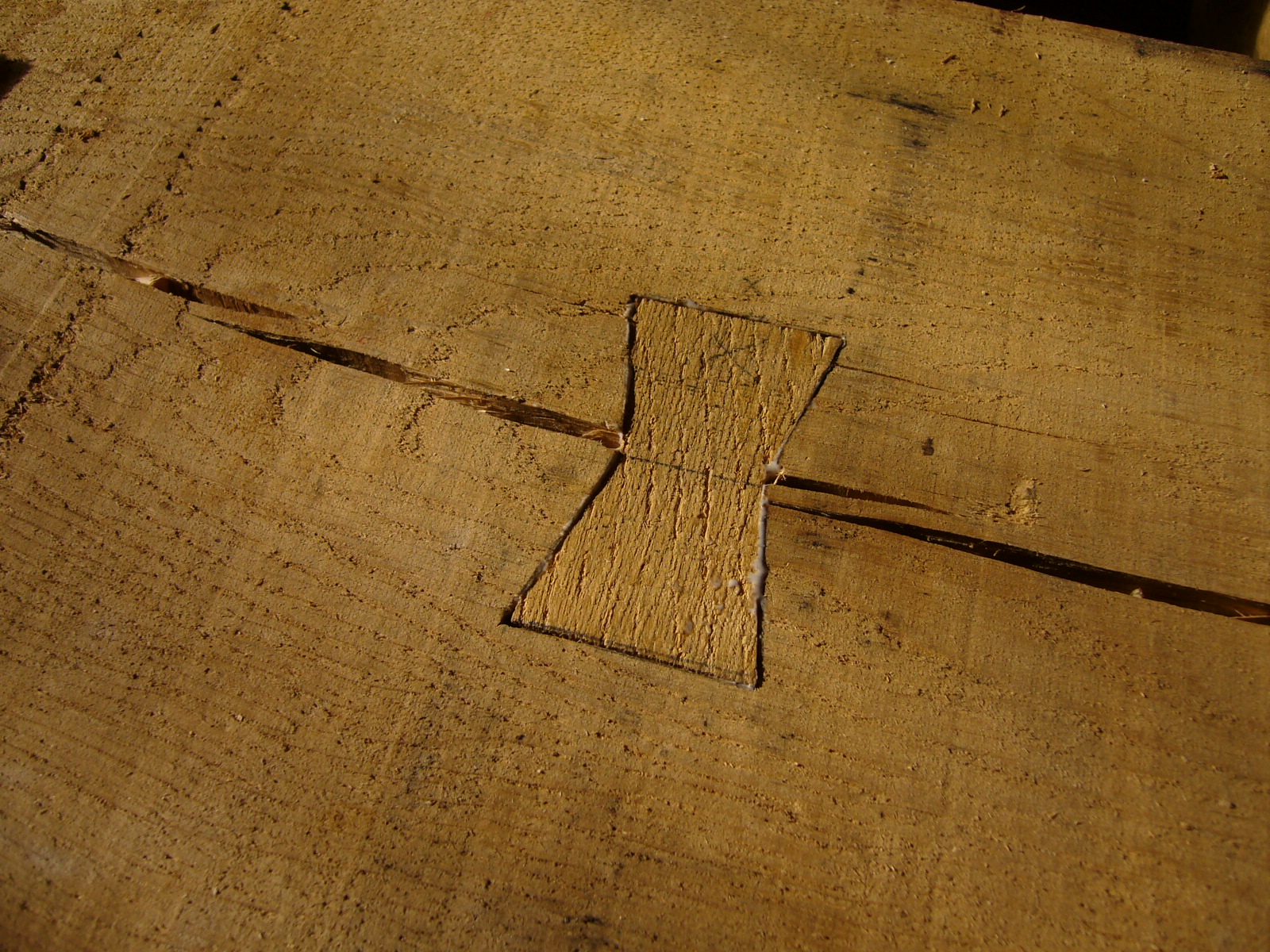

Irgendwann ist man dann fertig ... wie gesagt: 92 Stück!!!
Die zukünftige Vorderkante sollte gerade sein:
vorher:
nachher:

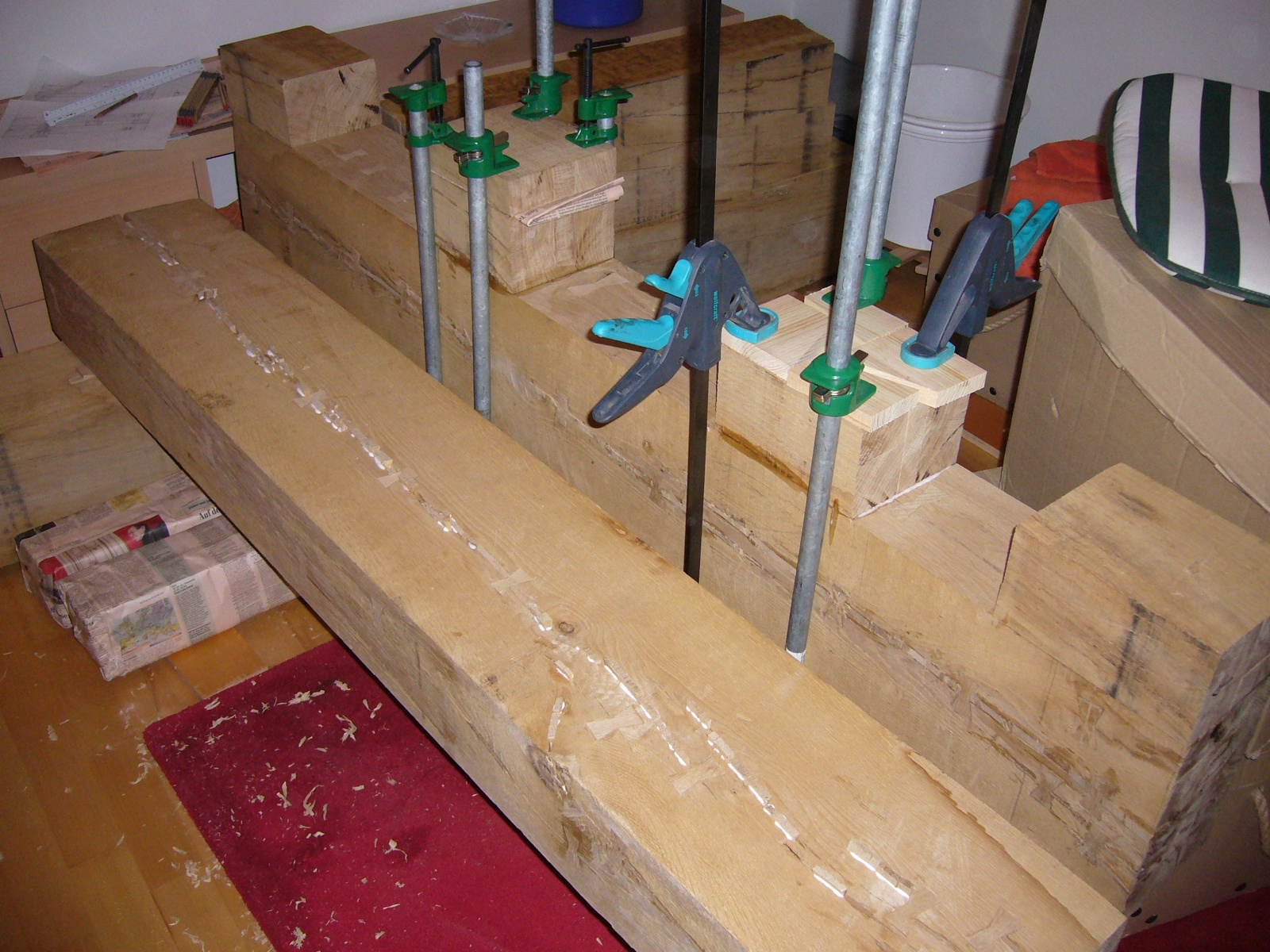

Jetzt geht's ans Zusammenleimen der Platte, die aus zwei durchgängigen Bohlen und dazwischen aus Verbindungs-Blöcken besteht:

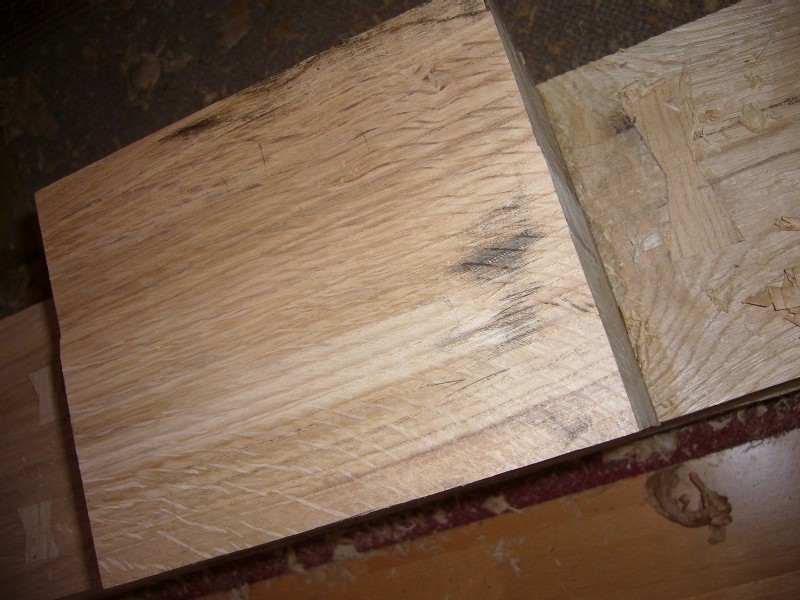

Flächen plan hobeln und anleimen:

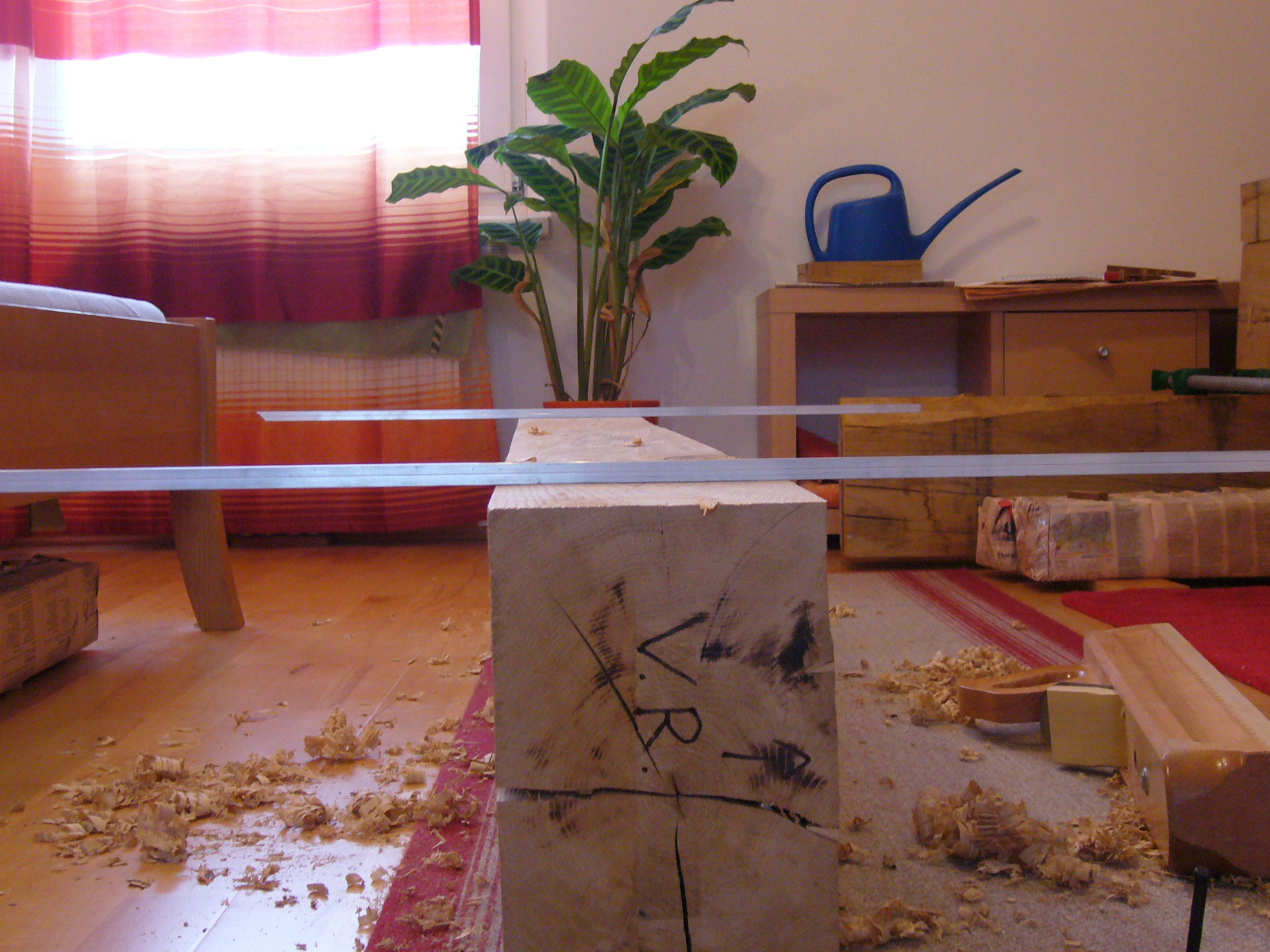

Der zweite Balken ist etwas schwierig, weil die Mittelblöcke an diesem gleichzeitig plan aufliegen müssen ... Tuning ist angesagt:
Gefühlte 100x den Balken rauf und runter:

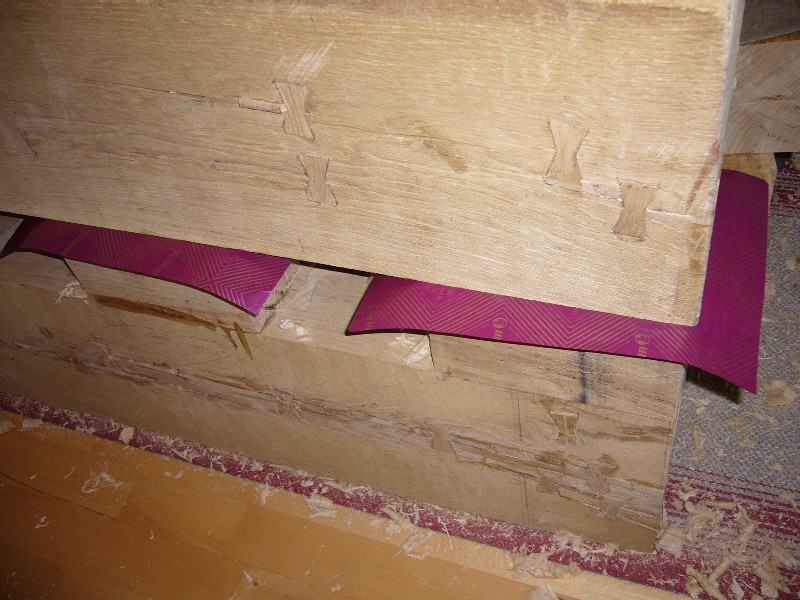

Licht und Kohlepapier (rubbeln ... wo's schwarz ist, gehört was weg):

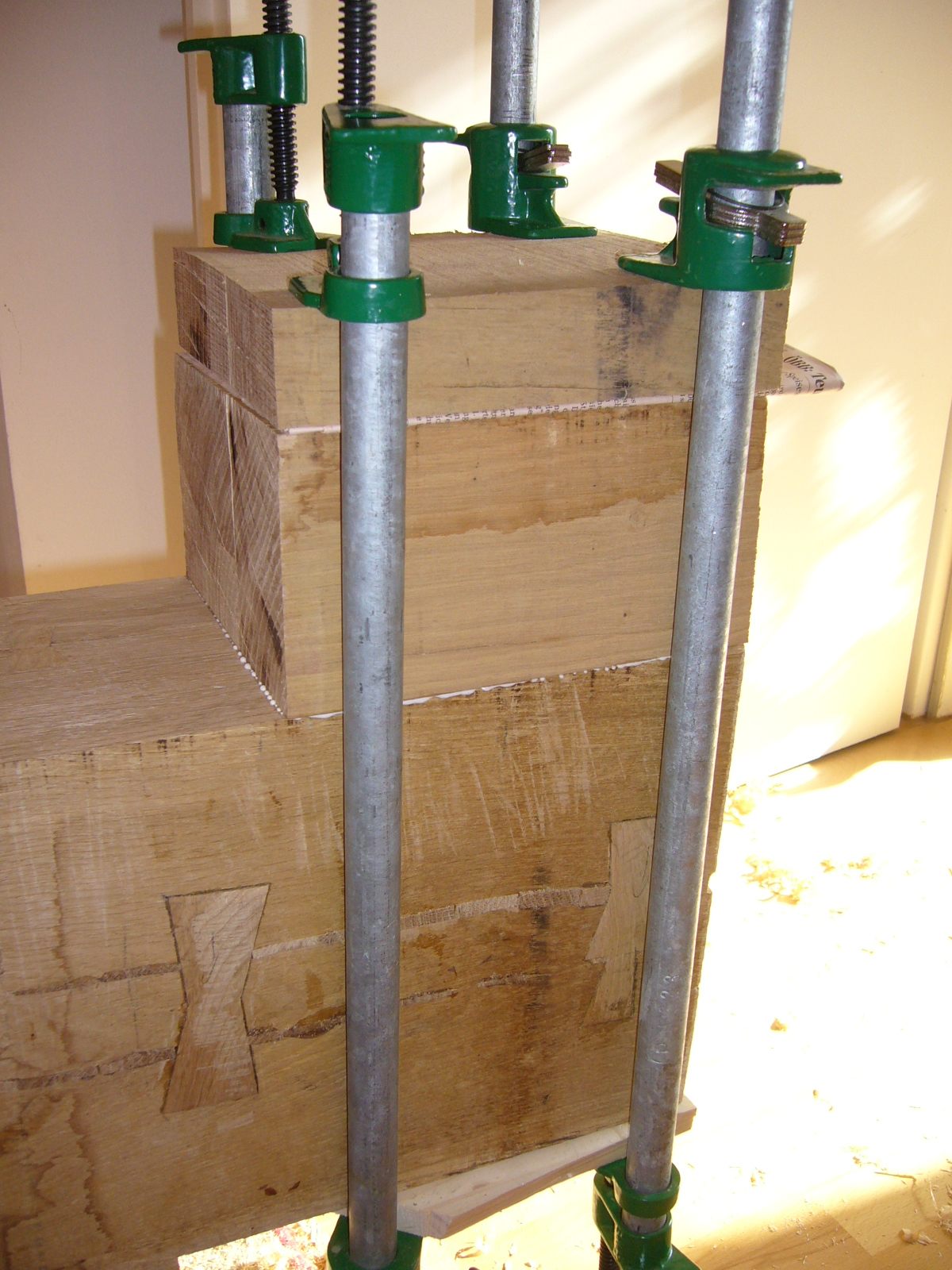

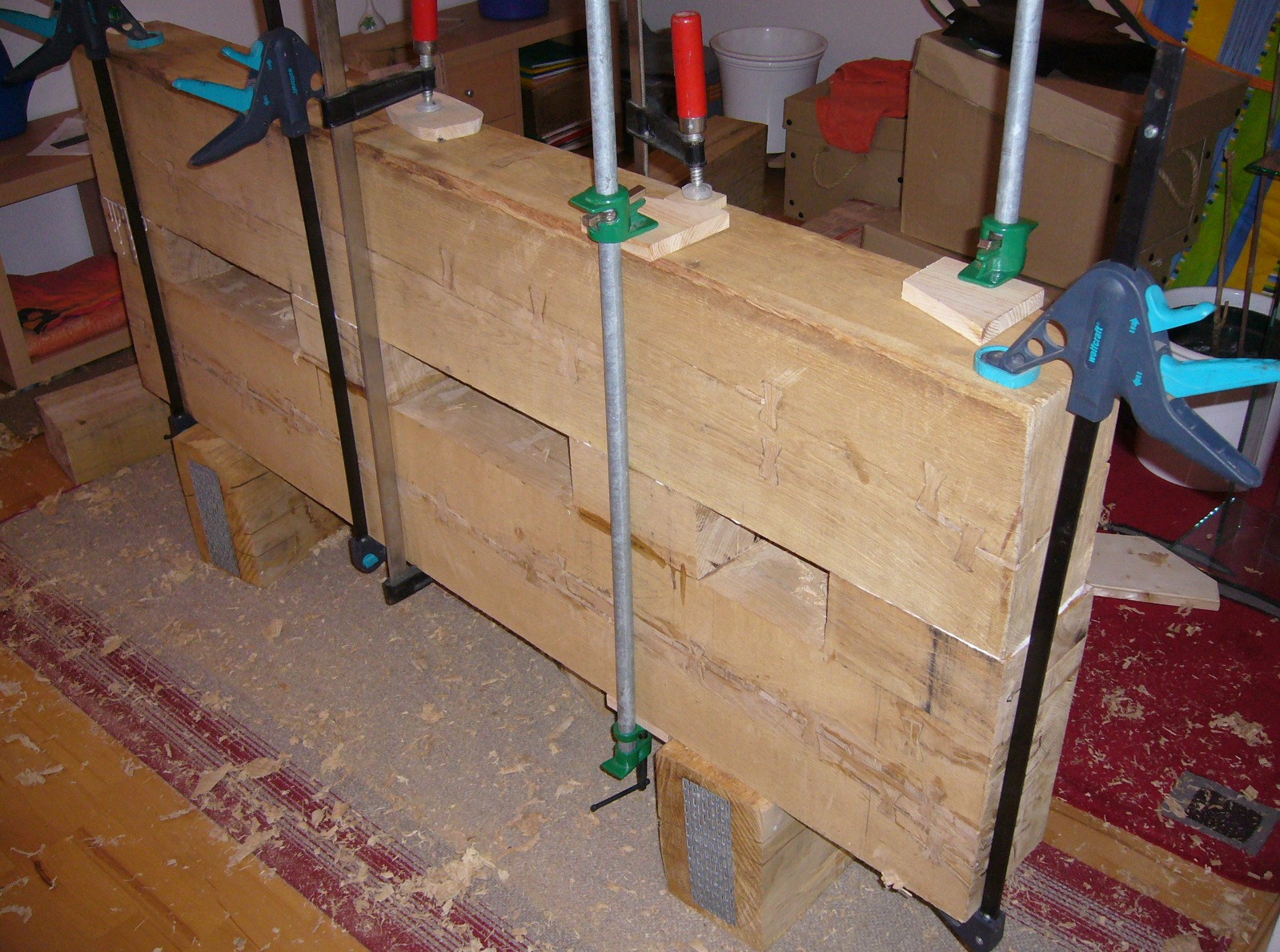

Endlich ist es soweit und es kann geleimt werden:
Doch noch ein paar Butterflies ... zur Sicherheit und damit man nicht aus der Übung kommt :-/

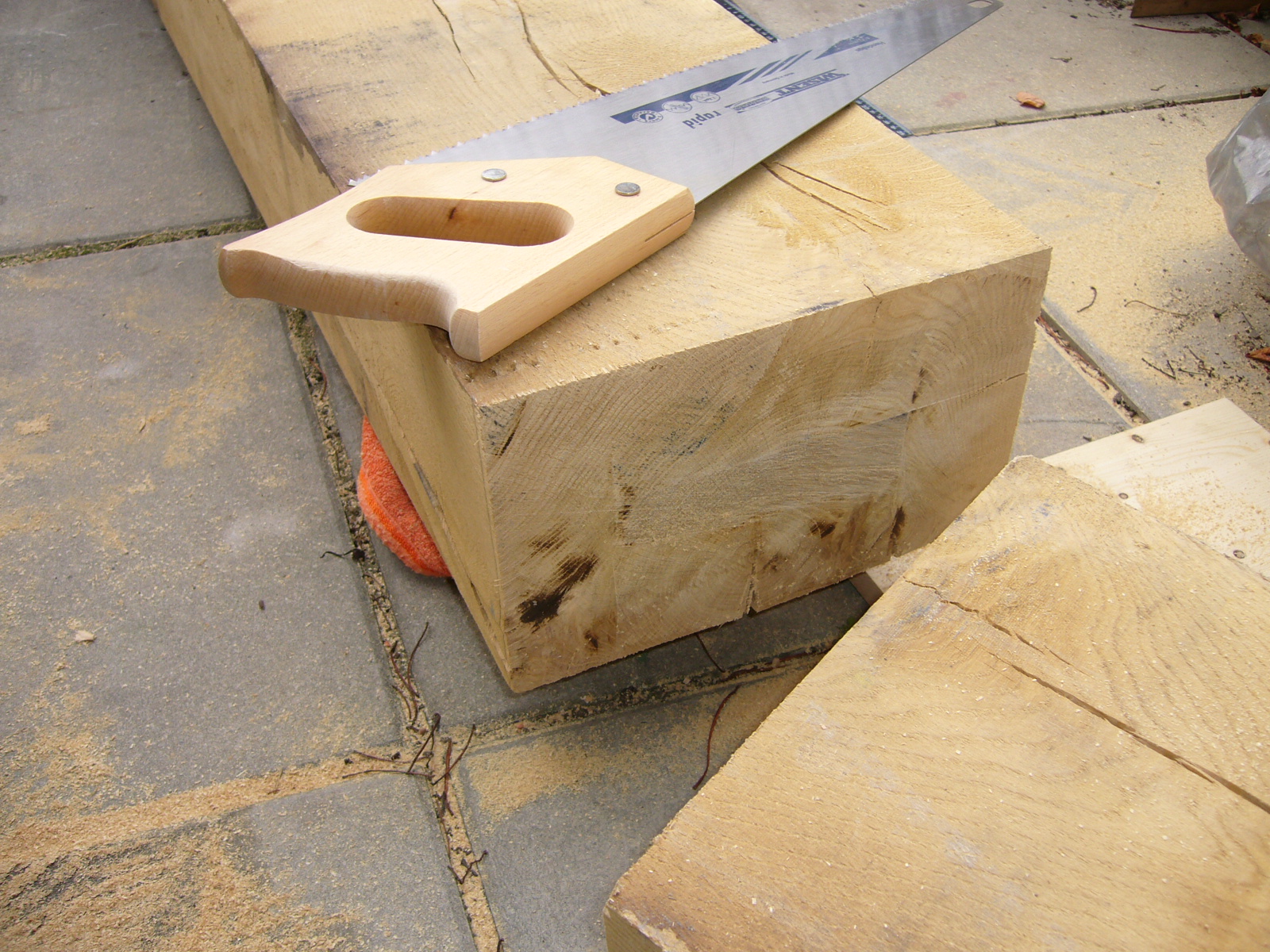

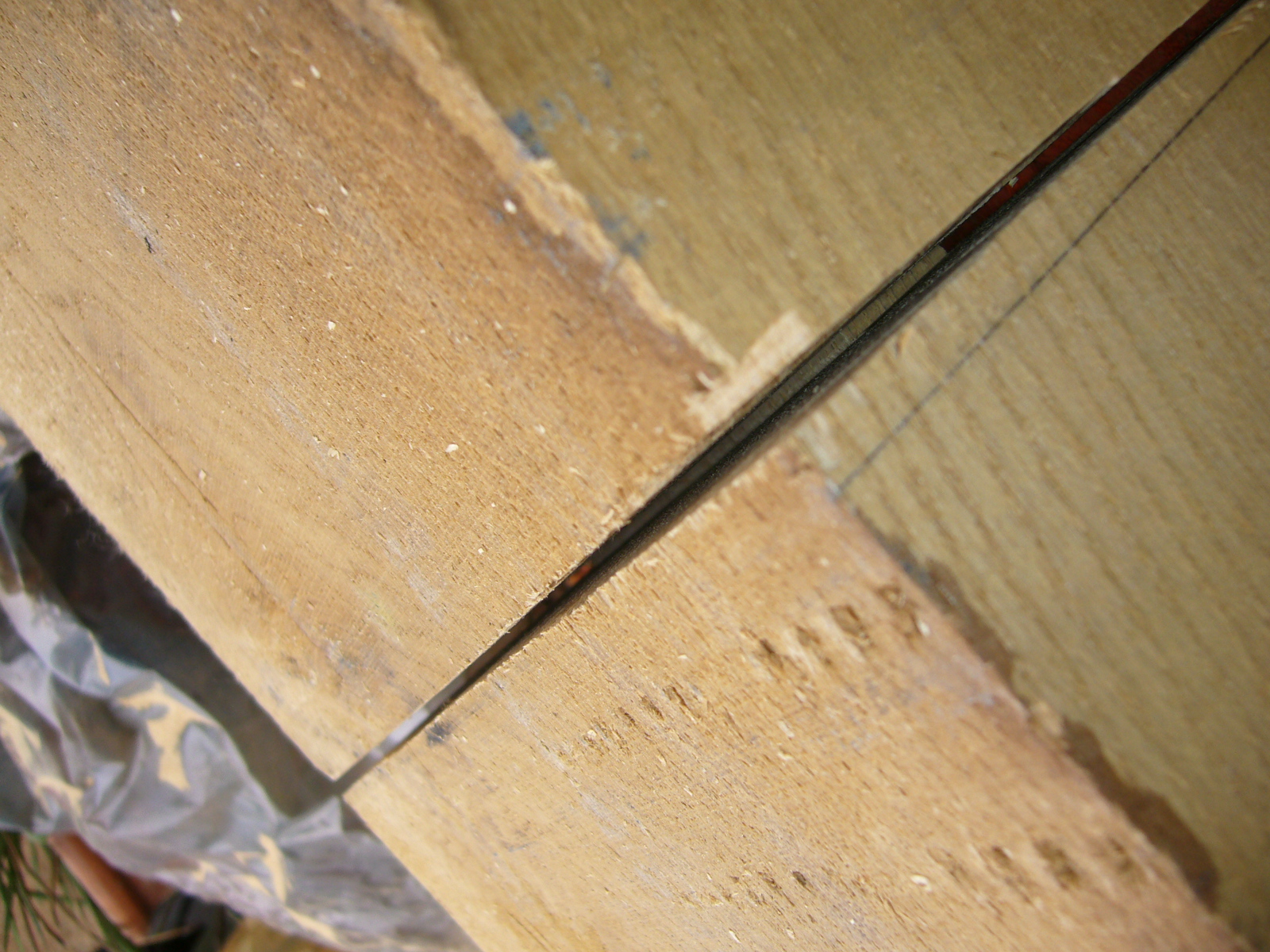

Ablängen der Beine:
Einpassen ... rein gehen sie immer leichter als raus:
2 Beine sind schräg ... Handarbeit:

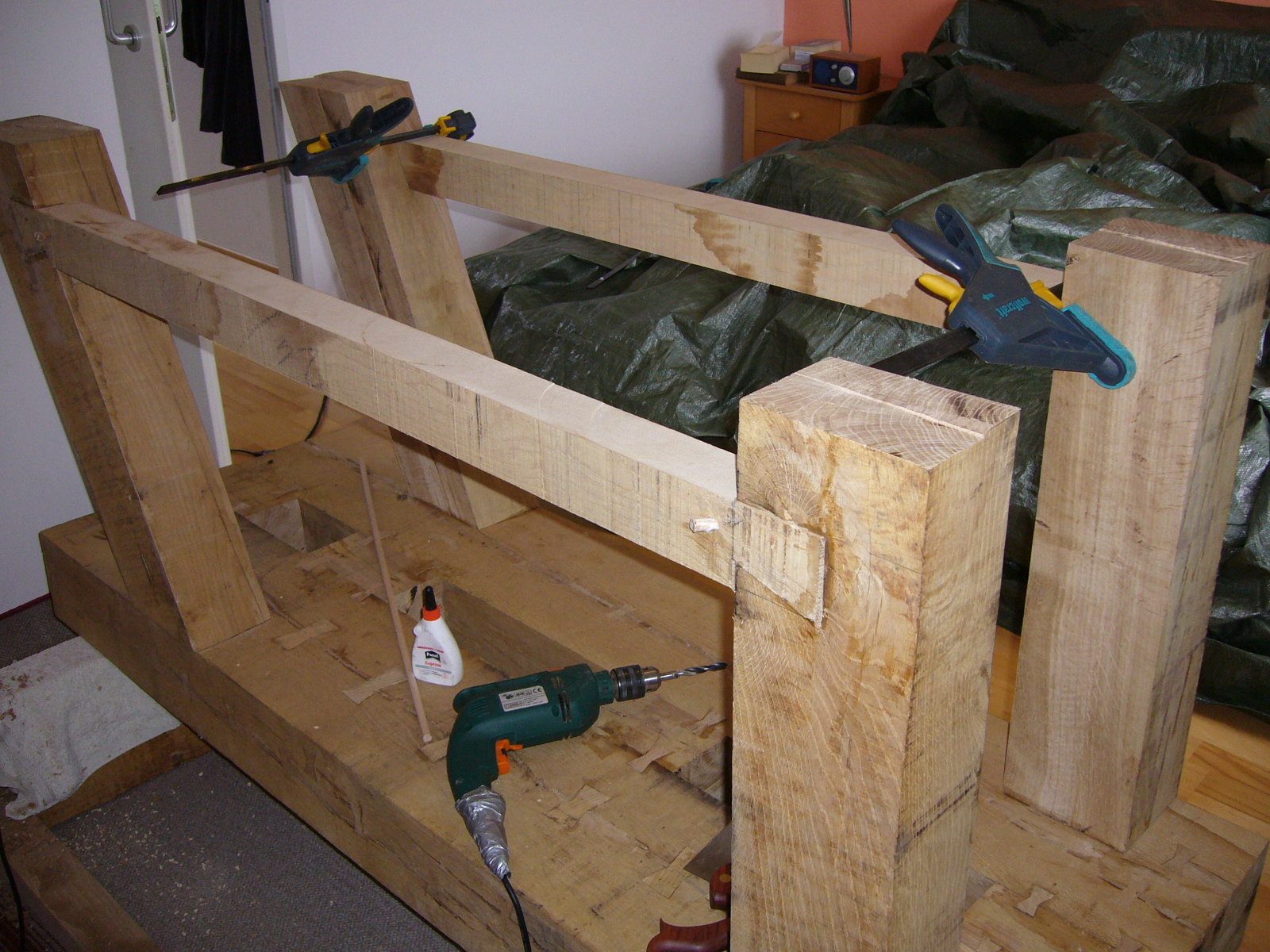

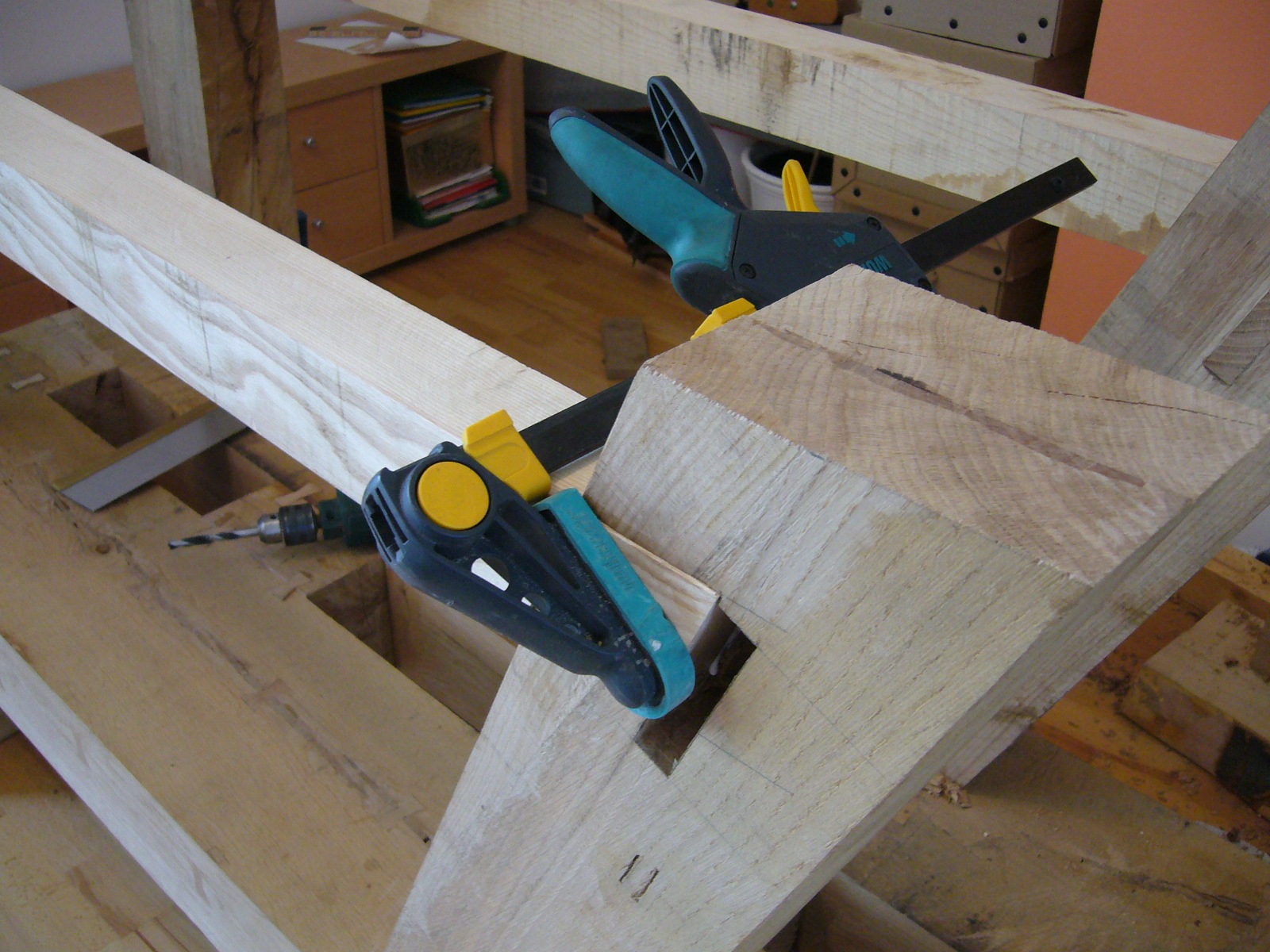

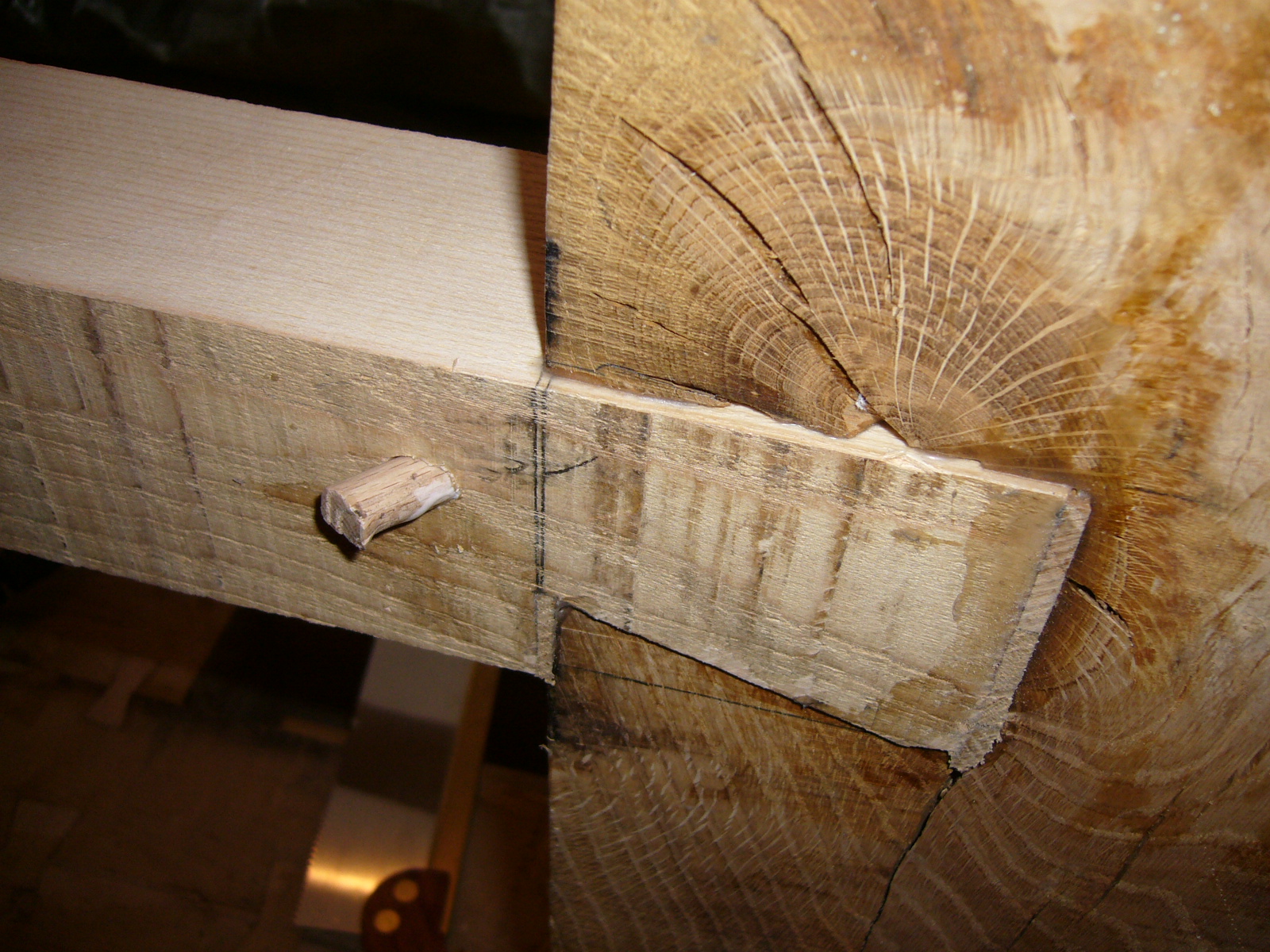

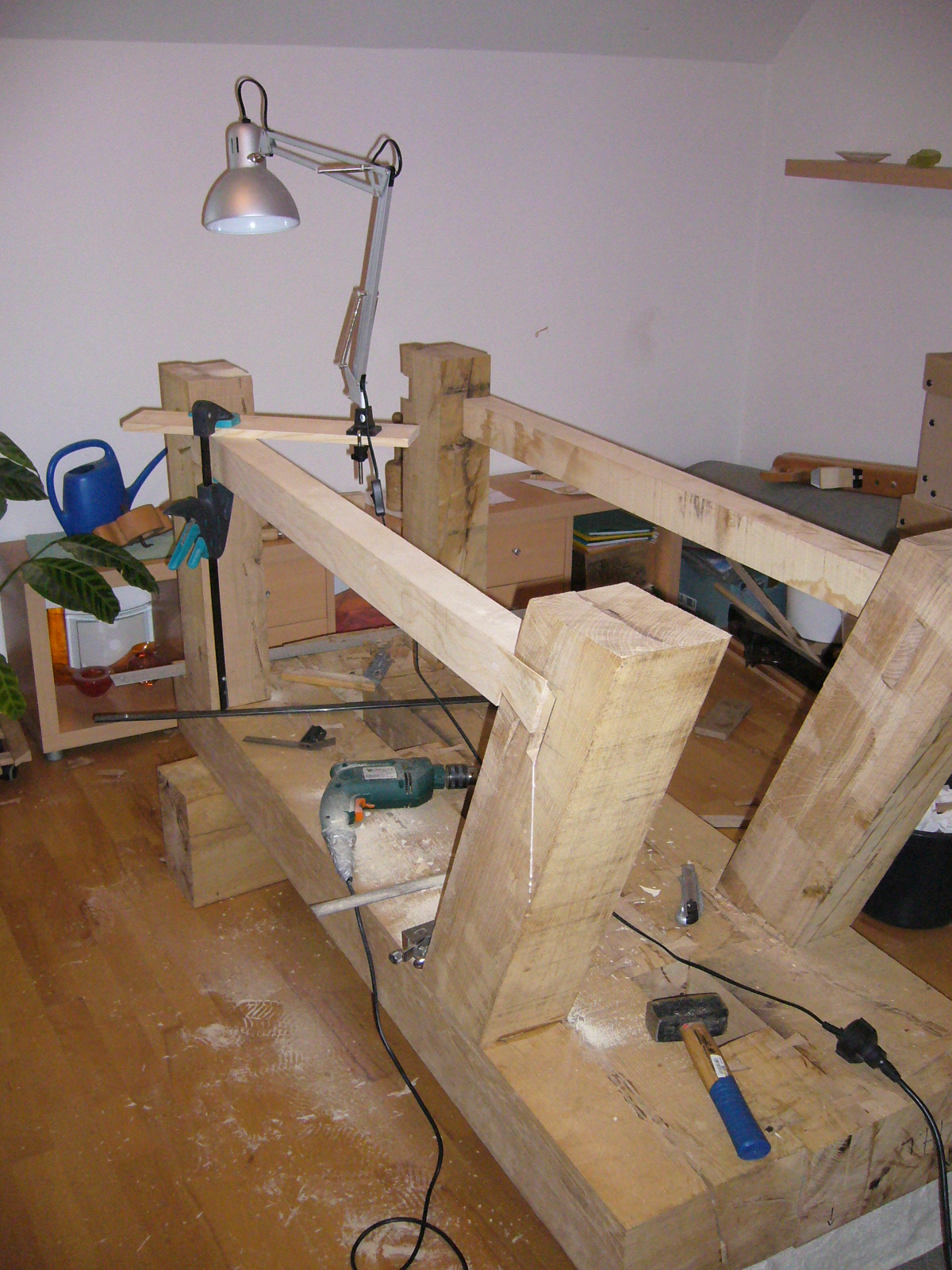

Die Streben müssen auch noch eingepasst werden ... da rührt sich danach nichts mehr:
Ein etwas widerspenstiges Nagelblech wird weggeglüht:
fertiger Rohzustand:

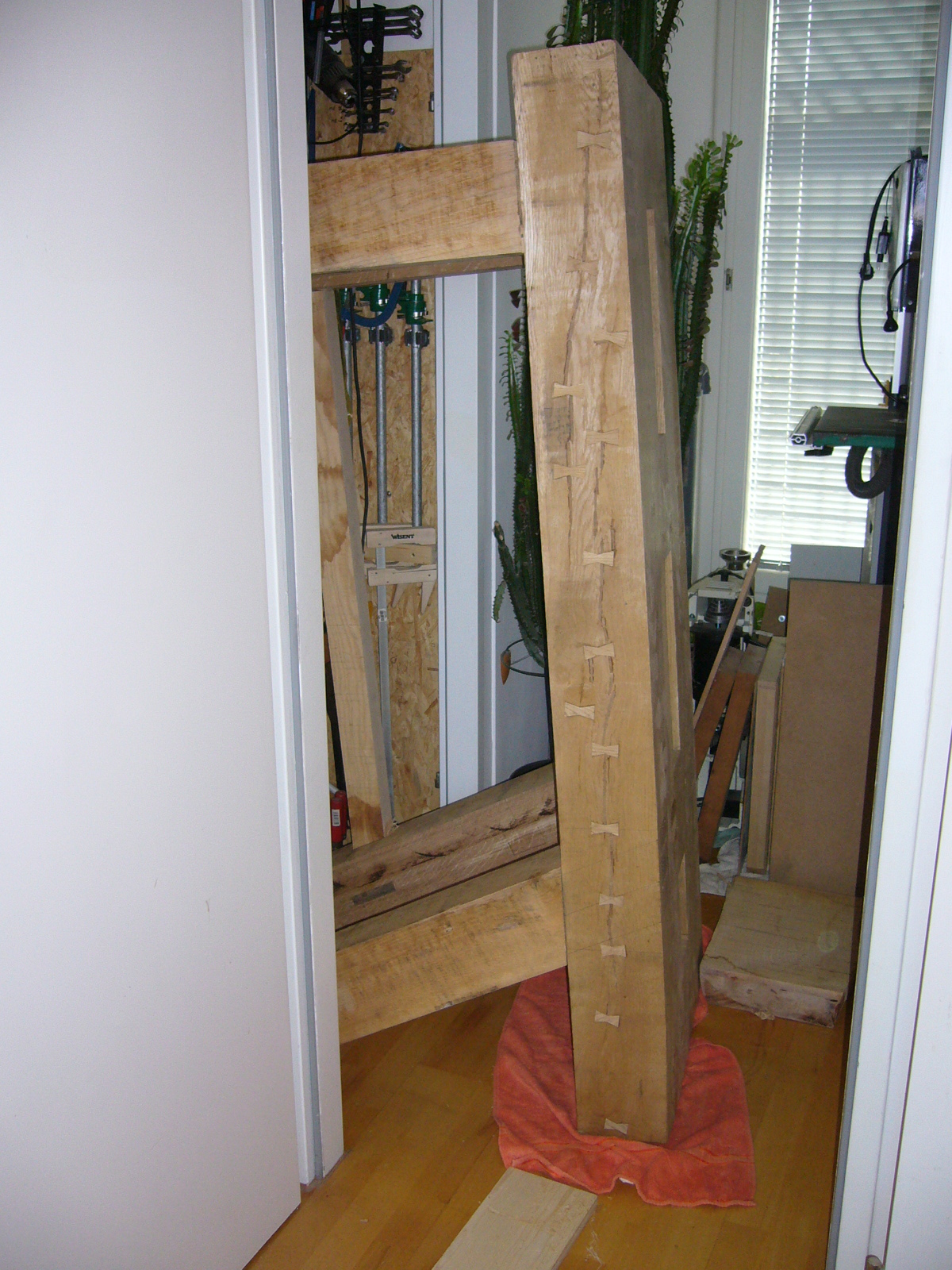

Wie kommt eine 180kg-Werkbank in eine 2mx2m-Werkstatt?
Hochkant und sanft reinplumpsen lassen:

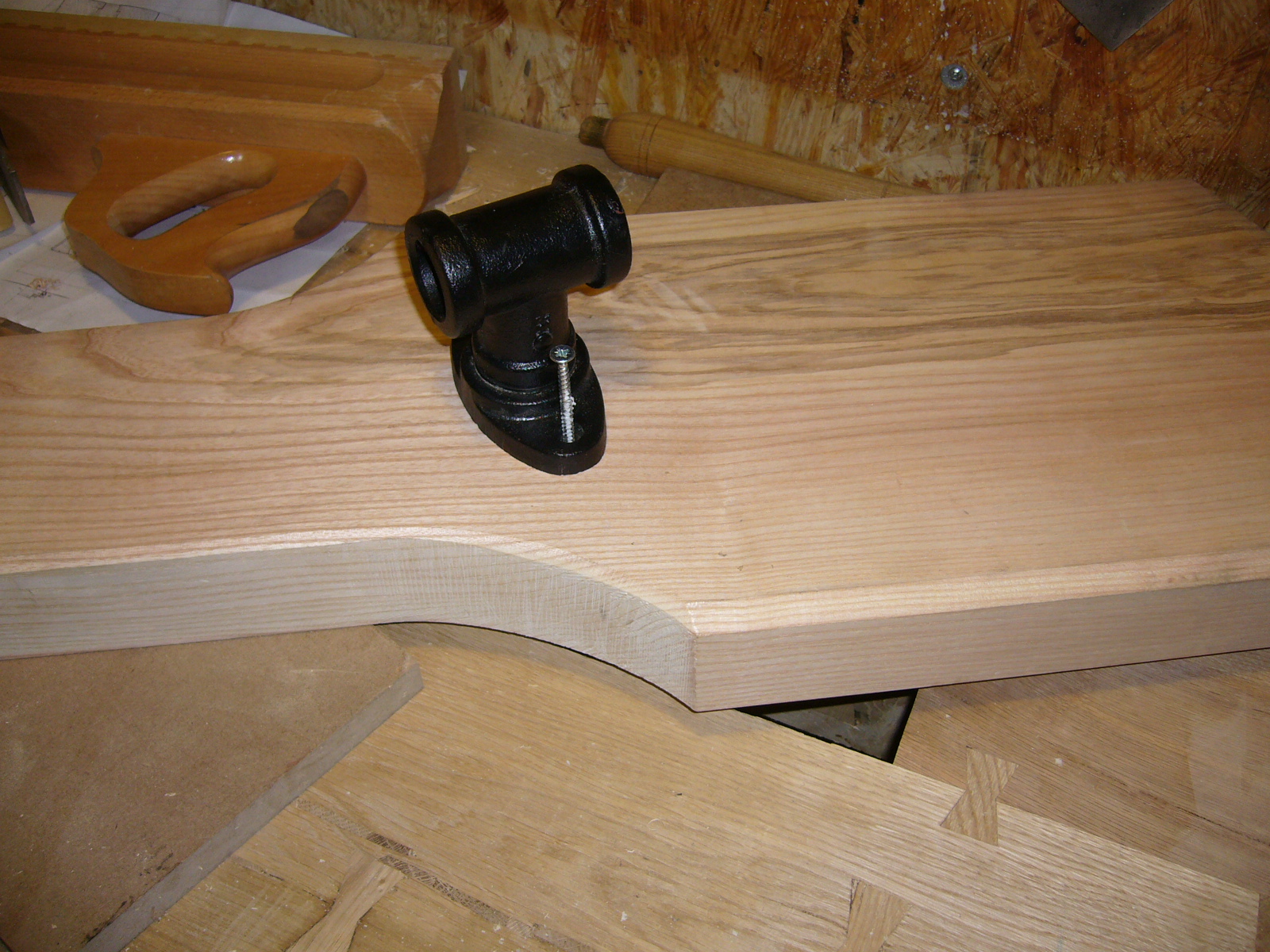

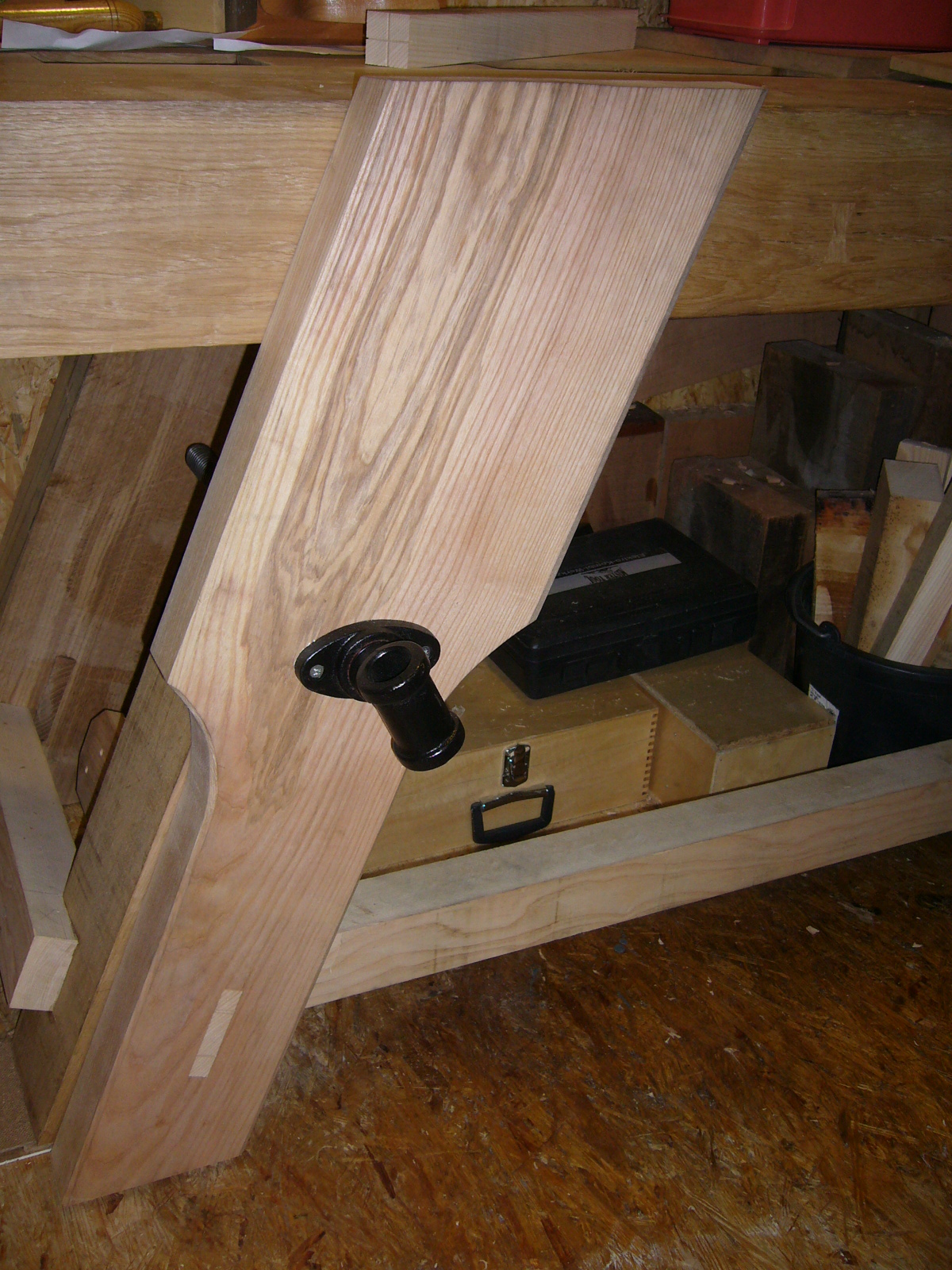

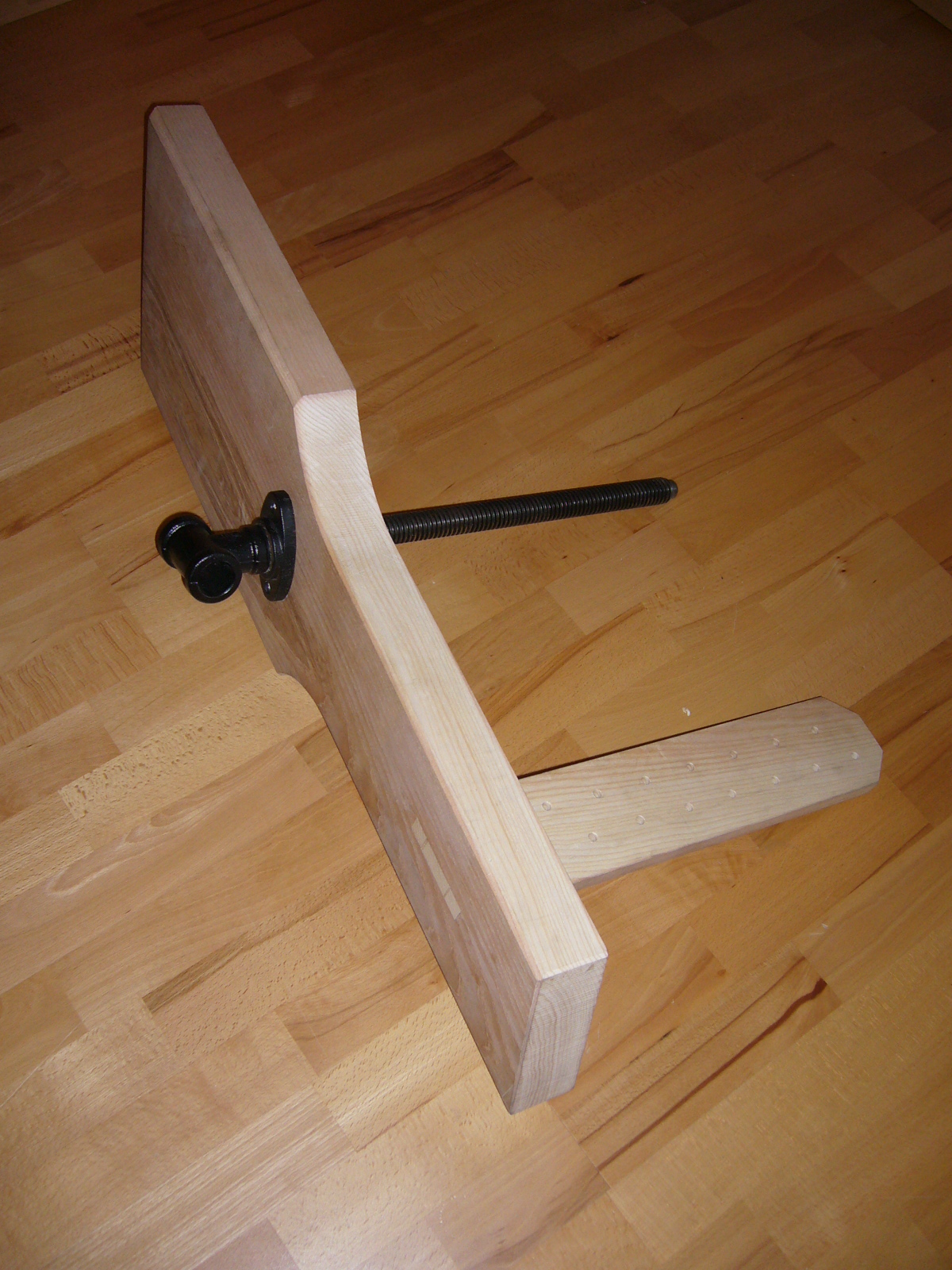

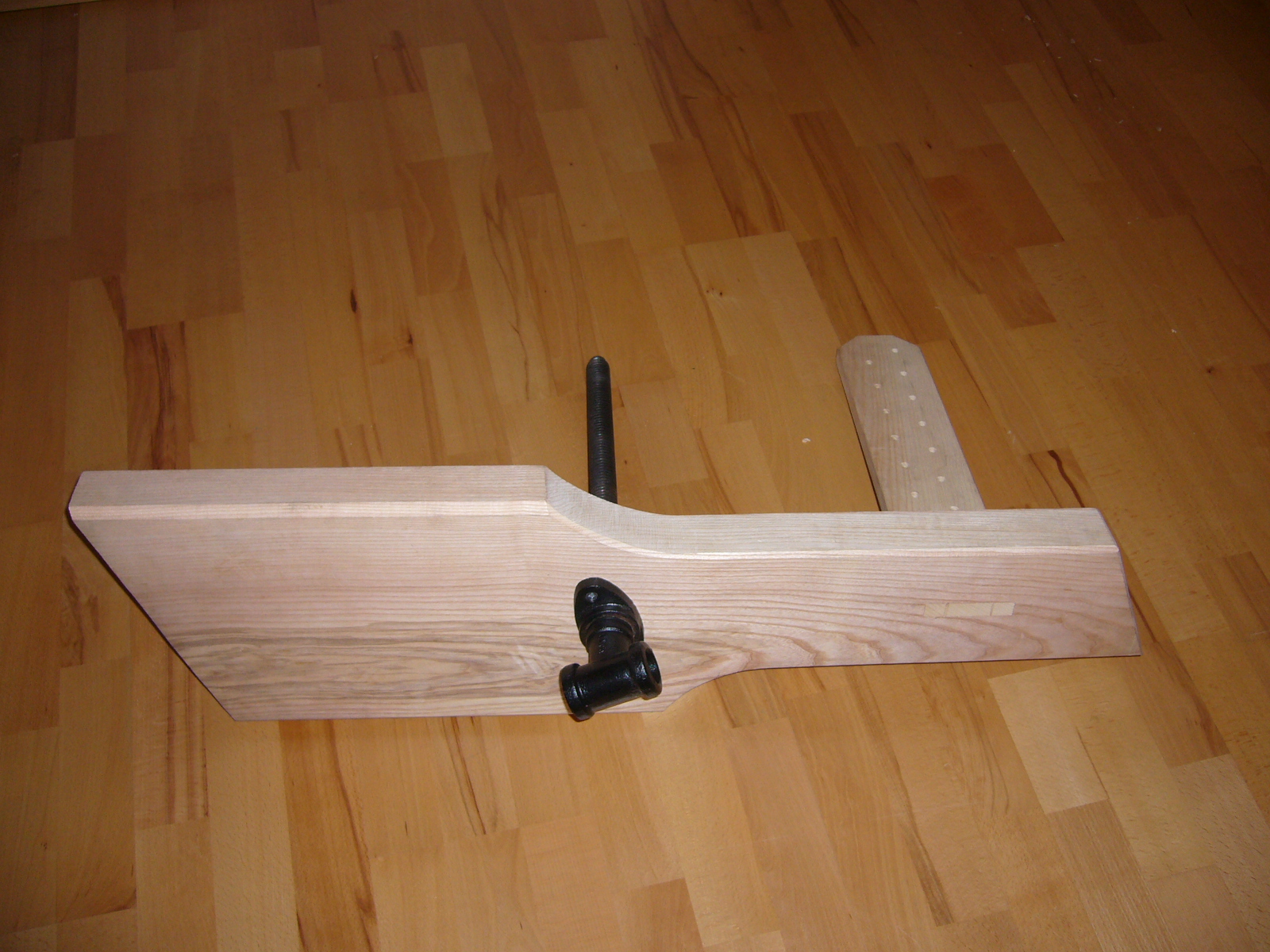

Jetzt noch die Vorderzange:
Schon erkennt man die Vorteile der Hobelbank: viele Löcher = mehr Klemmmöglichkeiten.

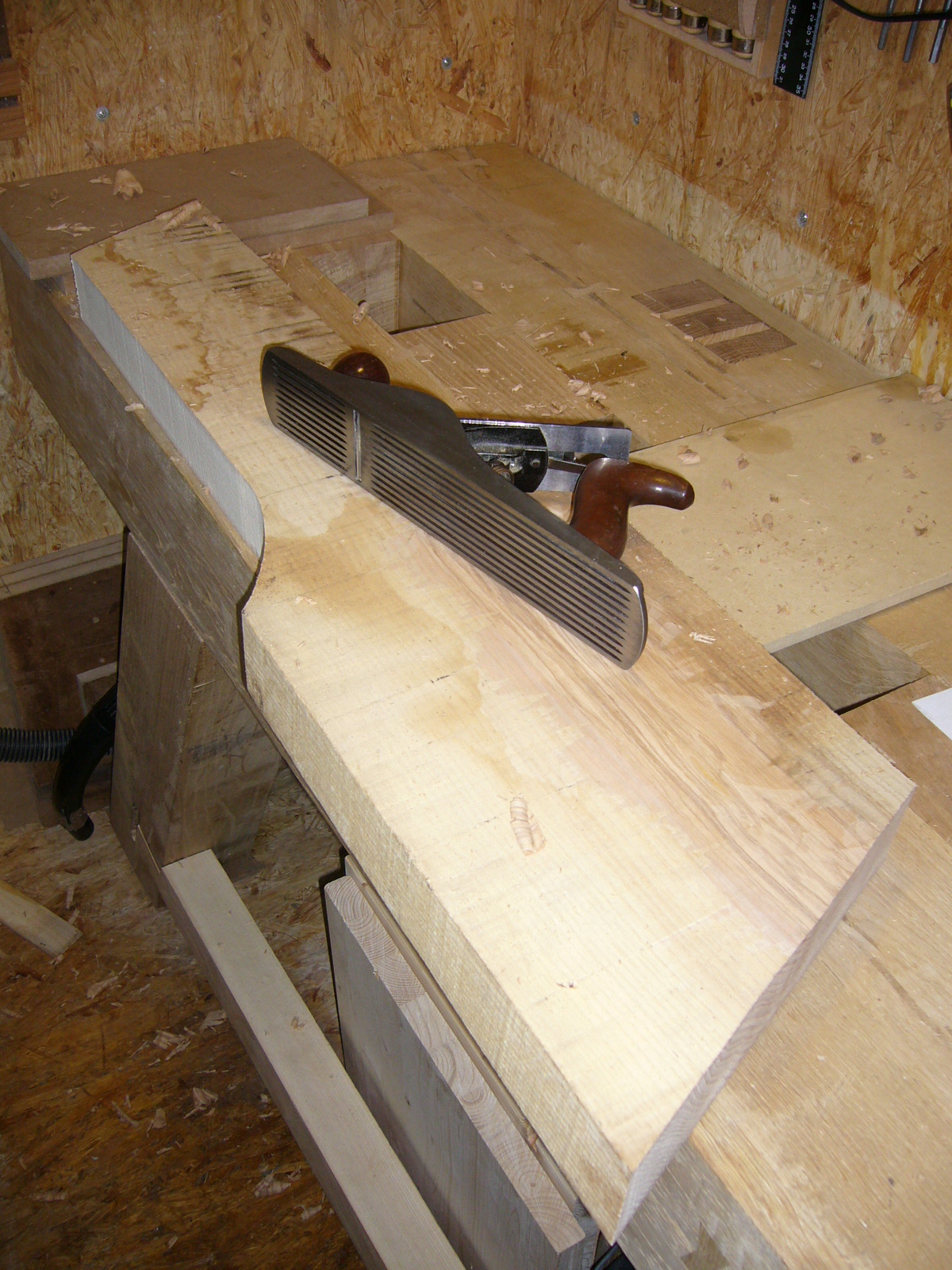

Zuschneiden, Glatthobeln und einzapfen der Abstandsleiste:

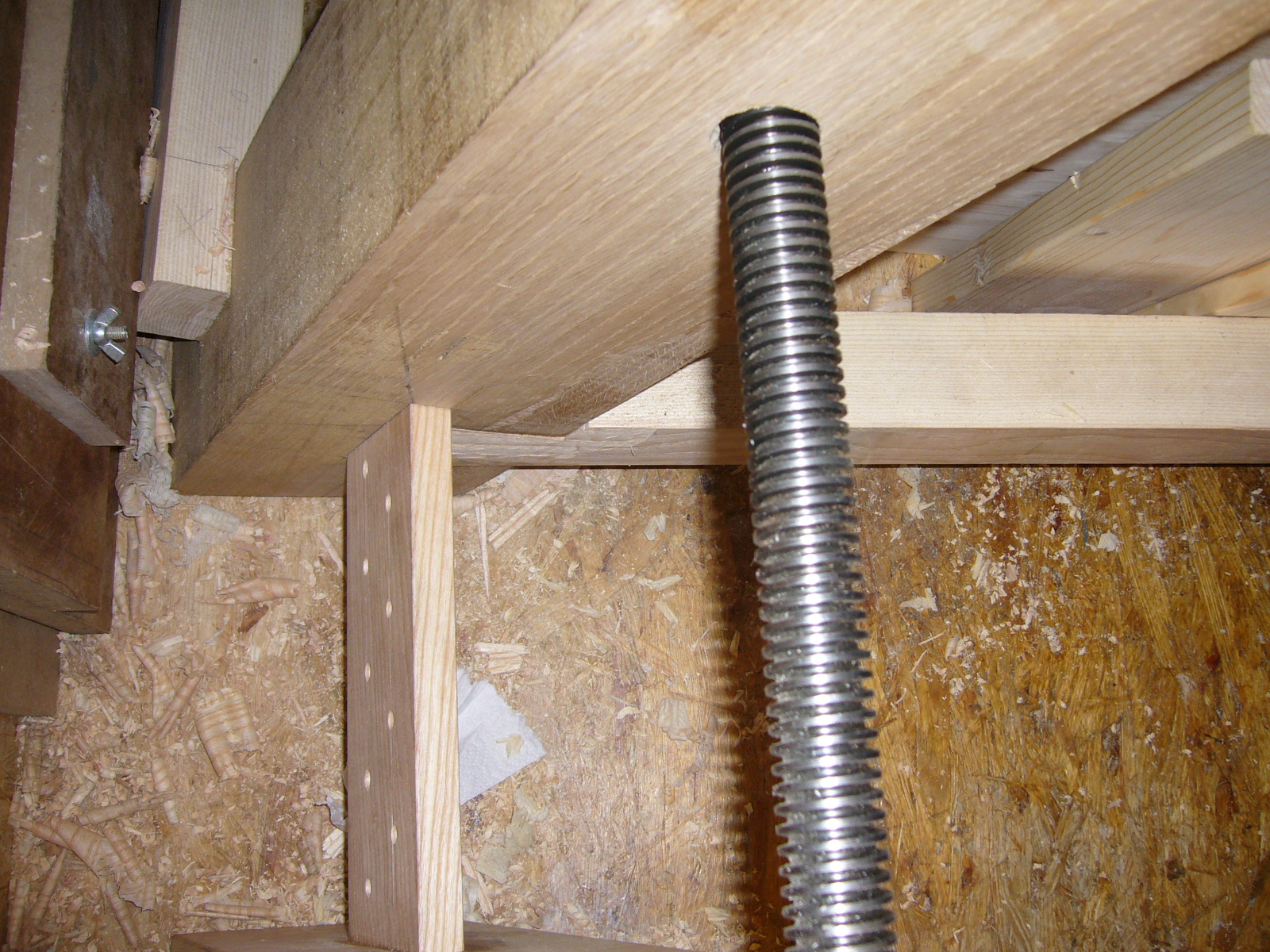

Loch für das Gewinde:
Zu wenig vorgebohrt :-(
Geht ja:
Die BEAUTY!
Einpassen
bewegt sich der Haken, bist du nicht waagrecht!
Parallel bleiben ist manuell möglich:
Eingebaut:

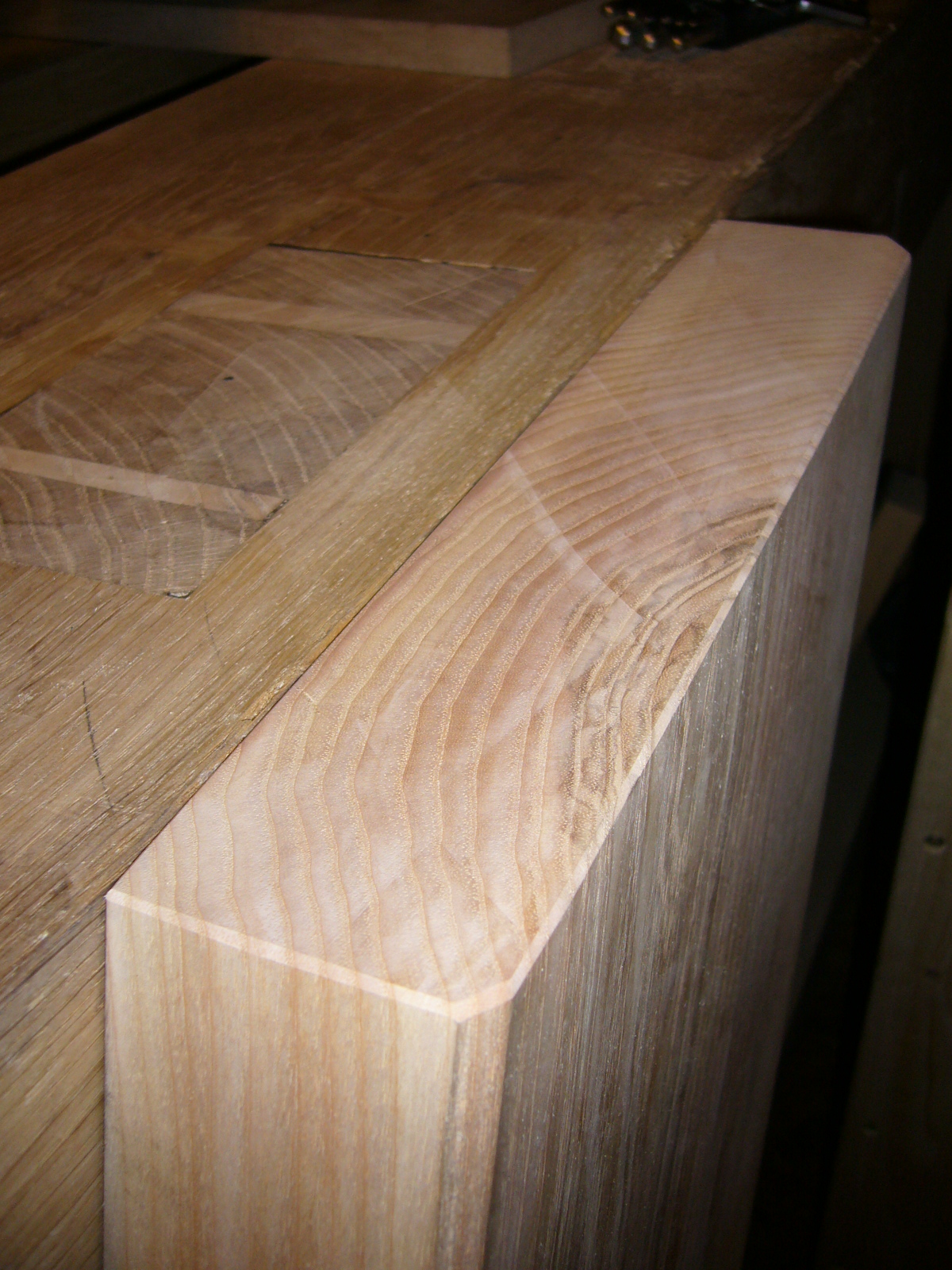

Oberkante:
Griff drechseln:

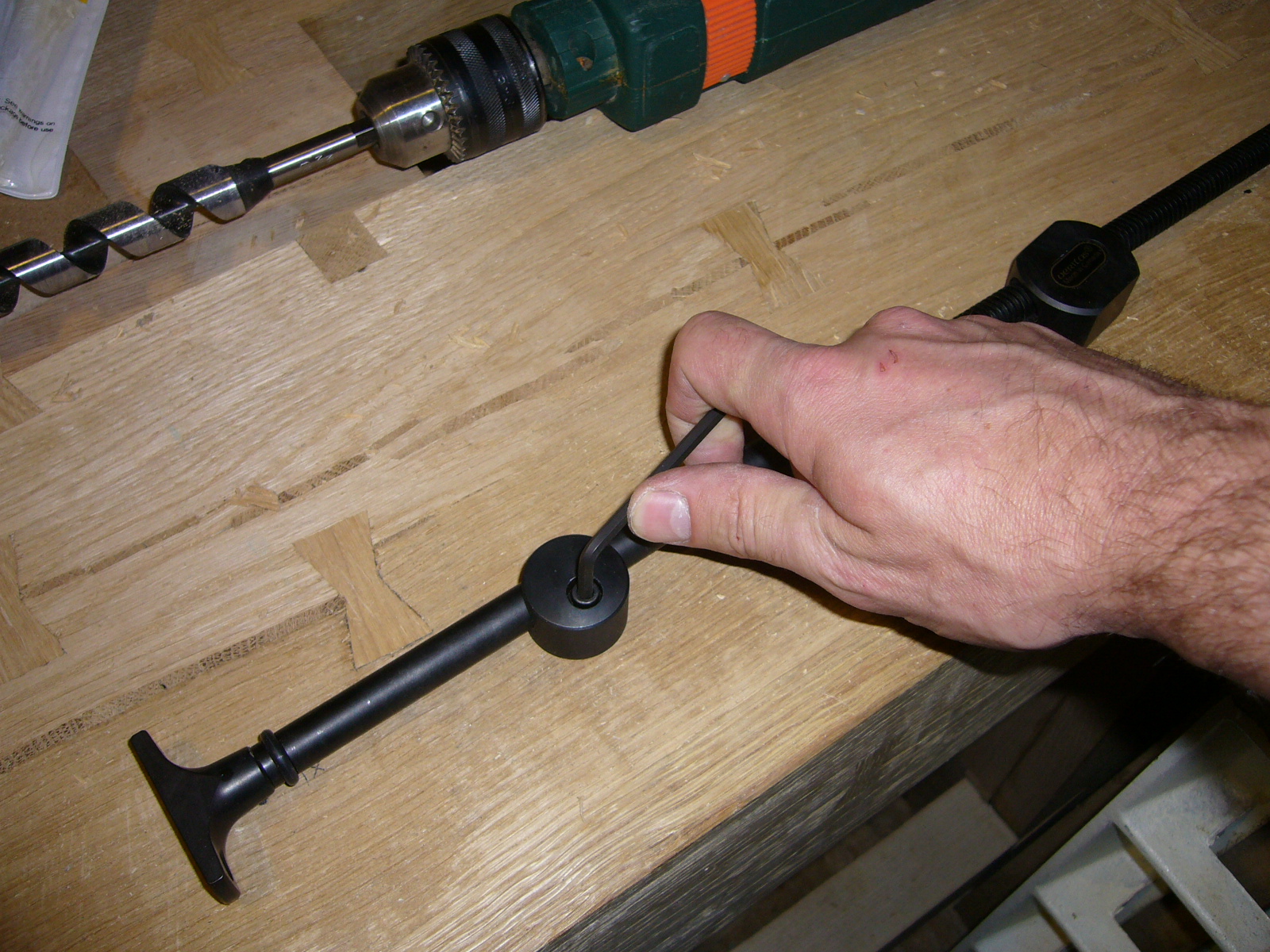

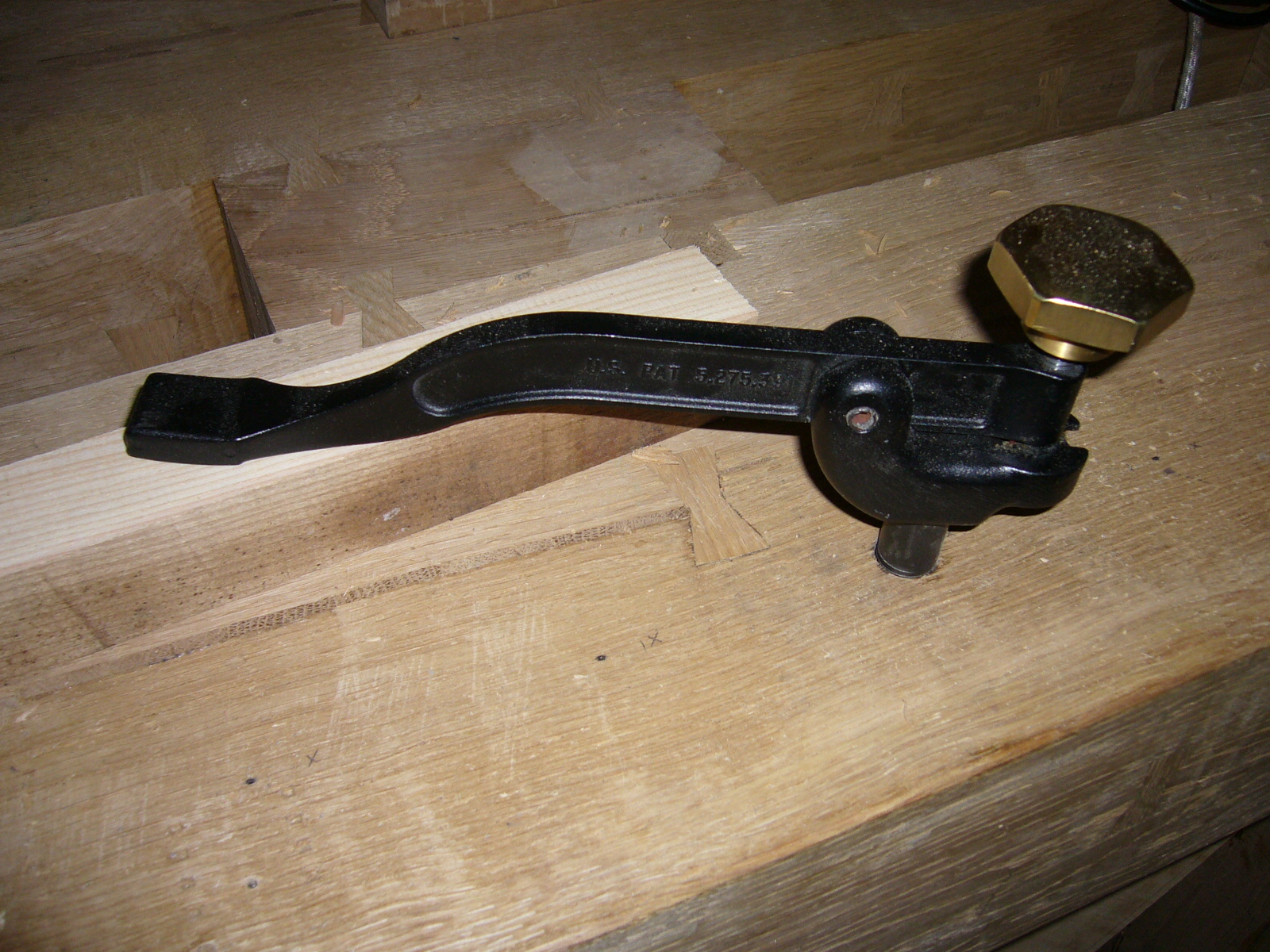

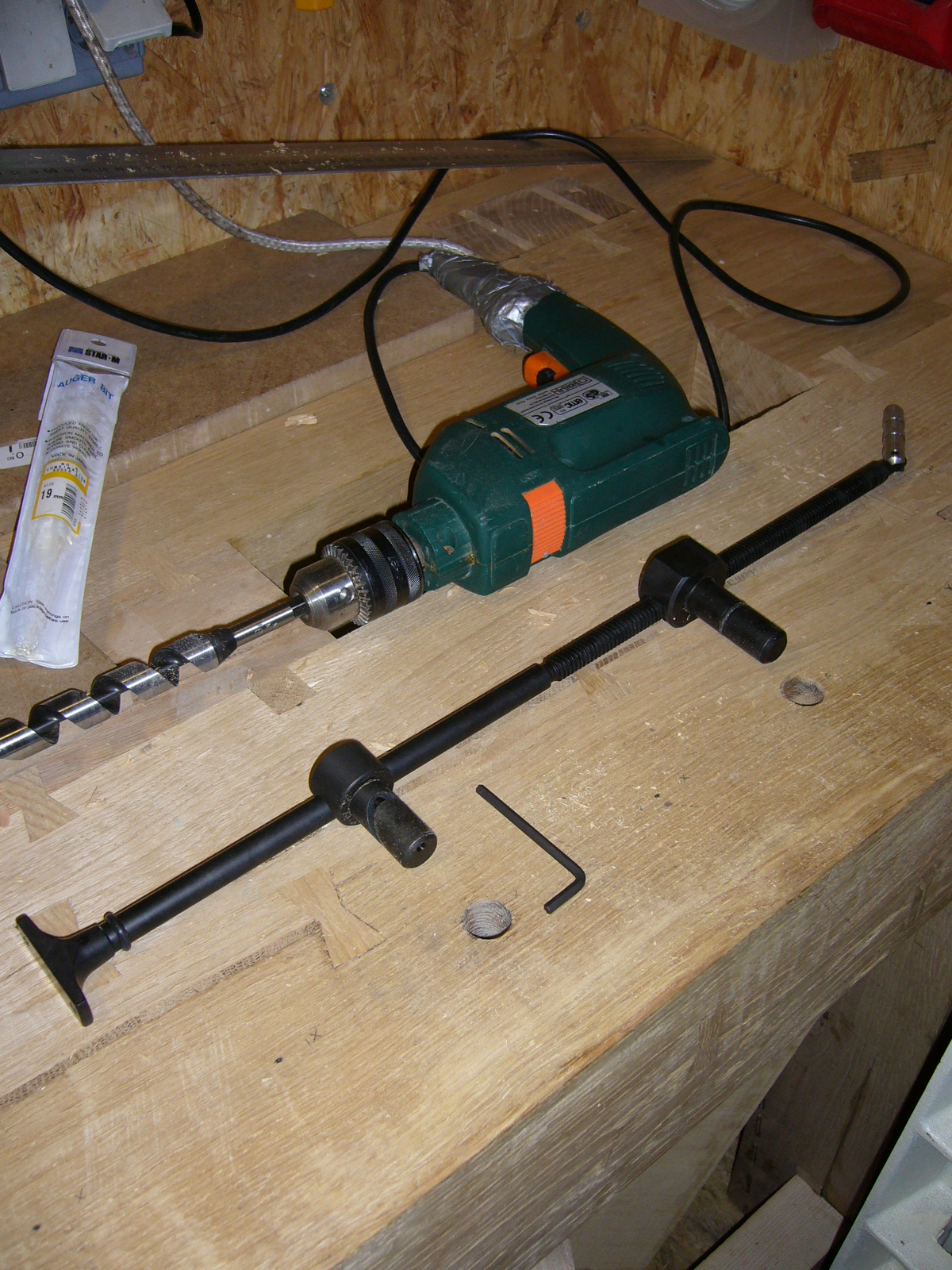

Einige Löcher für diverse Einspannmöglichkeiten:
