Schleifhilfe für Formröhren
(Drechseleisen)

Die Schleifhilfe sieht auf dem ersten Blick kompliziert aus, macht das Schleifen von Formröhren aber äußerst genau und einfach (außerdem ist nach der Grundeinstellung meistens nicht viel Einstellungsarbeit mehr notwendig).

Ich verwende hier wieder meine Baiskonstruktion für einen Schleifbock für Nassschleifen, die es ermöglicht von oben zu schleifen damit das Schleifwasser wieder zurück auf den Stein fließt.

Es handelt sich hier nicht um eine Erfindung meinerseits, sondern um eine Abwandlung des Glaser-Schleifaufsatzes.

Die Schleifhilfe wird durch einen Schrauben am oberen Teil der Befestigungsleiste an der Basis-Schleifvorrichtung befestigt.

Die Schlittenleiste ist mit der Befestigungsleiste durch ein Scharnier verbunden.

Die Stützleiste kann mit der Schlittenleiste durch eine Kreuzgriffschraube (ganz links oben) fixiert werden, wodurch der Winkel der Schlittenleiste eingestellt werden kann.

Der Schwenkarm ist durch ein Kugelgelenk am Schlitten befestigt und kann somit in alle Richtungen gedreht werden - primär ist hier die seitliche Drehung und das Ansetzen und Abheben des Drechseleisens auf den Schleifstein von Wichtigkeit.

Der Winkel zwischen Schleif- und Schwenkarm kann ebenfalls verstellt werden.

Befestigung des Drechseleisens

Schlitten mit Kugelgelenk

Gelenk zwischen Schwenk- und Schleifarm

Einstellungen:

• Drechseleisen einspannen, dabei ist es sinnvoll die Spitze des Drechseleisens immer gleich lang vorstehen zu lassen (man erspart sich dann eine Neujustierung).
• Der Winkel zwischen Linie Kugelgelenkmitte und Auflagepunkt und dem Schleifstein in diesem Punkt definiert den Fasenwinkel an den Seitenrändern der Fase (wenn man den Arm also gänzlich (90° nach links bzw. nach rechts) umlegt.

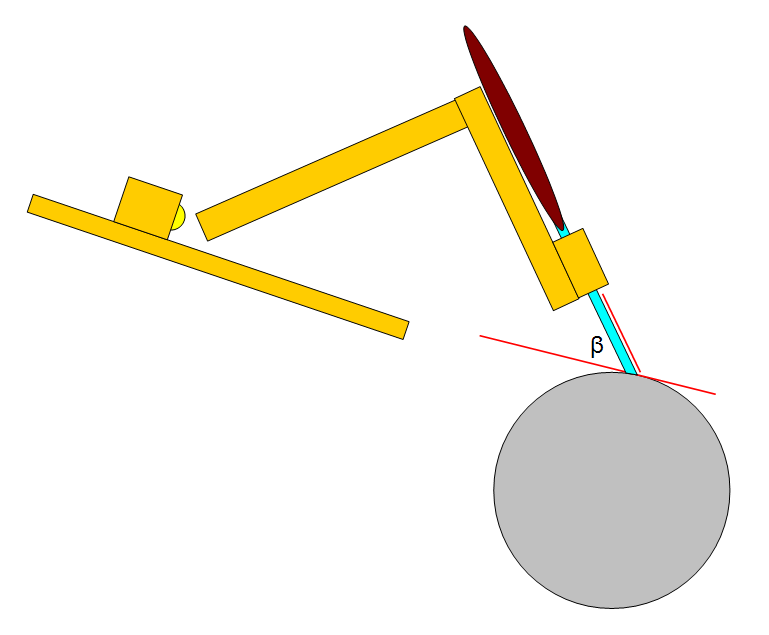

• Der Winkel zwischen Drechseleisenachse und Schleifstein im Auflagepunkt definiert den Winkel in der Fasenmitte (bei aufgestelltem Arm):


Tipps:

• Schleifstein fixieren. Den Winkel für die Seite der Fase (Arm umgelegt) einstellen, den Schleif-Punkt auf dem Schleifstein markieren und dann mit Schlitten und Winkel zwischen Schwenk- und Schleifarm den zweiten Winkel einstellen (Drechseleisen auf dem Schleifpunkt auflegen und mit gelöstem Gelenk den Schlitten verschieben).
• Der seitliche Winkel ist nicht so kritisch.
• Hat man alle Winkel eingestellt, so ist bei neuerlichem Schleifen keine weitere Einstellarbeit notwendig: Einspannen des Drechseleisens mit definierten Überhang (hier 5 cm), eventuell leicht den Gelenkswinkel korrigieren, damit die Fase vollständig aufliegt - fertig.
