abgenudelt, das Zahnrad sitzt auch sehr locker auf der Achse - rechts die eingesteckte Schnecke, die wackelt wie ein Wackeldackel.
Es geht hier um die Reparatur der Höhenverstellung eines Bohrtisches (einer Standbohrmaschine ... nicht meine eigene ;-)

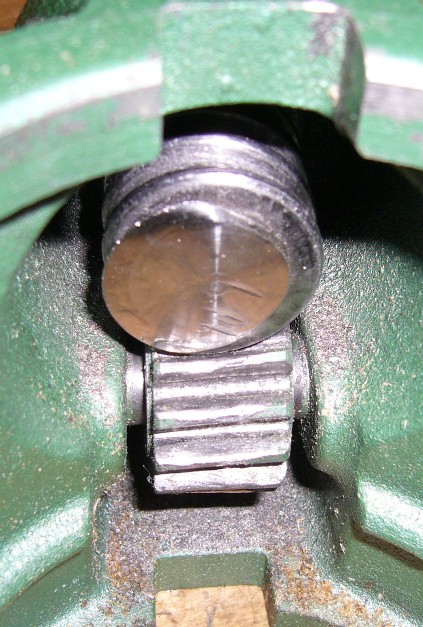

Nach Ausbau des Tisches wird schnell klar, dass der Zahnrad-Mechanismus abgenudelt, sowieso mit viel Spiel gebaut und das Achsenloch schon so ausgeleiert ist, dass die Zahnräder nicht mehr ineinander greifen.

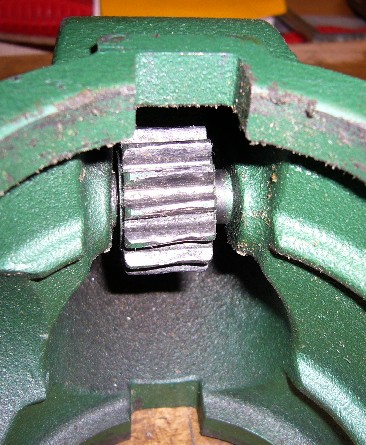

abgenudelt, das Zahnrad sitzt auch sehr locker auf der Achse - rechts die eingesteckte Schnecke, die wackelt wie ein Wackeldackel.
Idee: Achsloch ausbohren, ein passendes Messingrohrstück eintreiben und so die Schnecke wieder spielfrei einbauen.

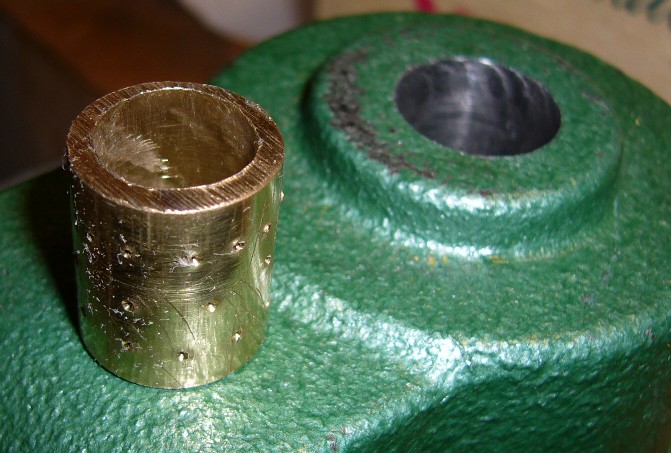

Das Messingstück wird auf Länge geschnitten

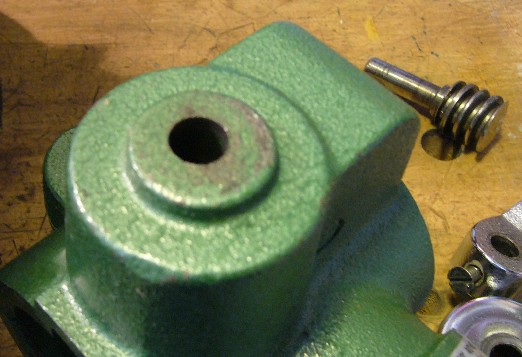

das ausgeleierte Achsenloch (auch nicht gerade mittig gebohrt)

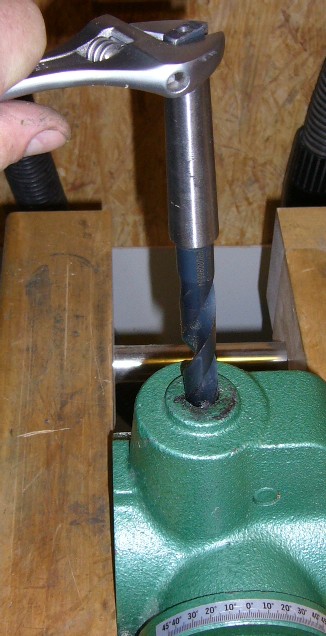

ausbohren und ausfeilen
der letzte Durchmesser mit einer 16mm Reibahle
das Gusseisen ist ja wirklich einfach zu spanen.
passt perfekt.

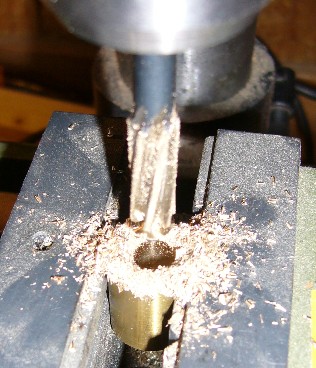

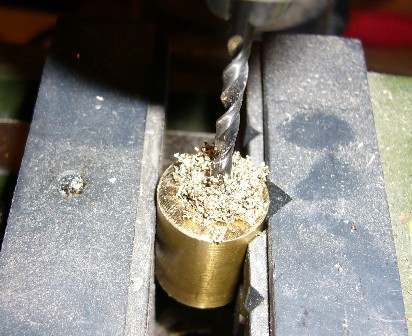

ausbohren des neuen Achsloches (12 mm) und feinschmirgeln der Innenfläche

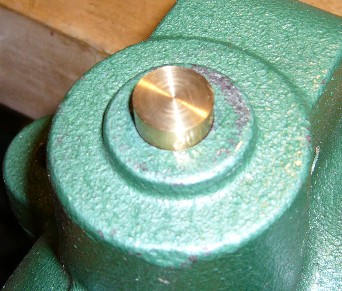

ankörnen der Hülsenaussenseite um die Hülse einzutreiben, zusätzlich mit Epoxy-Kleber fixiert.

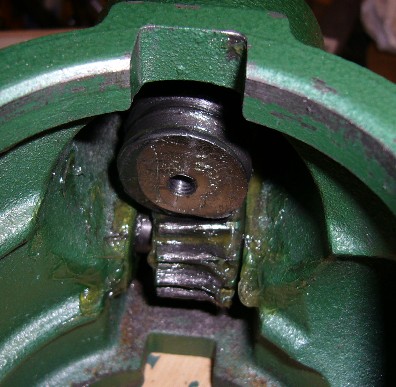

Durch die asymmetrische Achsbohrung kann die Achse noch feineingestellt werden.
passt alles perfekt
die Bohrung in der Schnecke war nur so eine Idee um eventuell eine Abstützung durch ein Querstück zu machen ... ist aber mit dem Platz dann doch zu eng gewesen.
zuletzt noch ein M8-Gewinde statt des M6-Gewindes in die Kurbel gebohrt ... fertig.
